引言

在现代企业中，随着数据处理需求的不断增长，AutoMQ [1] 作为一种高效、低成本的流处理系统，逐渐成为企业实时数据处理的关键组件。然而，随着集群规模的扩大和业务复杂性的增加，确保 AutoMQ 集群的稳定性、高可用性和性能优化变得尤为重要。因此，集成一个强大而全面的监控系统对于维护 AutoMQ 集群的健康运行至关重要。夜莺监控系统（Nightingale）[2] 以其高效的数据采集、灵活的告警管理和丰富的可视化能力，成为企业监控AutoMQ 集群的理想选择。通过使用夜莺监控系统，企业可以实时掌握 AutoMQ 集群的运行状态，及时发现和解决潜在问题，优化系统性能，确保业务的连续性和稳定性。

AutoMQ 概述

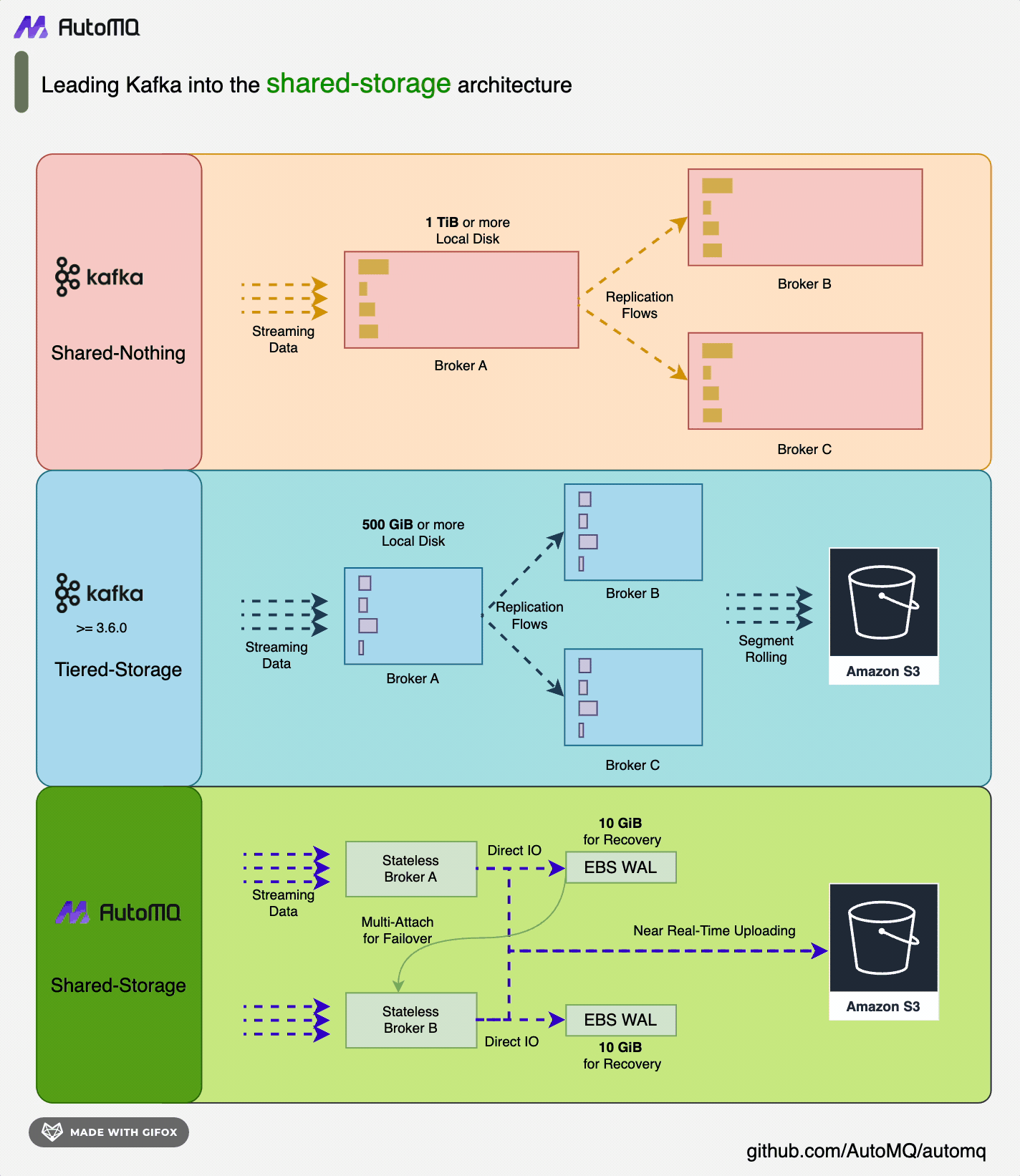

AutoMQ 是一种基于云重新设计的流处理系统，它在保持与 Apache Kafka 100% 兼容的前提下，通过将存储分离至对象存储，显著提升了系统的成本效益和弹性能力。具体来说，AutoMQ 通过构建在 S3 上的流存储库 S3Stream，将存储卸载至云厂商提供的共享云存储 EBS 和 S3，提供低成本、低延时、高可用、高可靠和无限容量的流存储能力。与传统的 Shared Nothing 架构相比，AutoMQ 采用了 Shared Storage 架构，显著降低了存储和运维的复杂性，同时提升了系统的弹性和可靠性。 AutoMQ 的设计理念和技术优势使其成为替换企业现有 Kafka 集群的理想选择。通过采用 AutoMQ，企业可以显著降低存储成本，简化运维，并实现集群的自动扩缩容和流量自平衡，从而更高效地应对业务需求的变化。此外，AutoMQ 的架构支持高效的冷读操作和服务零中断，确保系统在高负载和突发流量情况下的稳定运行。它的存储结构如下：

夜莺概述

夜莺监控系统（Nightingale）是一款开源的云原生观测分析工具，采用 All-in-One 设计理念，集数据采集、可视化、监控告警和数据分析于一体。其主要优势包括高效的数据采集能力、灵活的告警策略和丰富的可视化功能。夜莺与多种云原生生态紧密集成，支持多种数据源和存储后端，提供低延迟、高可靠性的监控服务。通过使用夜莺，企业可以实现对复杂分布式系统的全面监控和管理，快速定位和解决问题，从而优化系统性能和提高业务连续性。

前置条件

为了实现集群状态的监控，你需要如下环境：

部署一个可用的 AutoMQ 节点/集群，并开放 Metrics 采集端口
部署夜莺监控及其依赖环境
部署 Prometheus [4] 以获取 Metrics 数据

部署 AutoMQ、Prometheus 以及夜莺监控

部署 AutoMQ

参考 AutoMQ 文档：Linux 主机部署多节点集群▸。在部署启动前，添加如下配置参数以开启 Prometheu 的拉取接口。通过以下参数启动 AutoMQ 集群以后，每个节点将会额外开放一个 HTTP 接口拉取 AutoMQ 的监控指标。这些指标的格式均遵循 Prometheus Metrics 的格式。


bin/kafka-server-start.sh ...\
--override  s3.telemetry.metrics.exporter.type=prometheus \
--override  s3.metrics.exporter.prom.host=0.0.0.0 \
--override  s3.metrics.exporter.prom.port=8890 \
....

当启用 AutoMQ 监控指标后，可以在任意一台节点上通过 HTTP 协议拉取到 Prometheus 格式的监控指标，地址为： http://{node_ip}:8890 ，响应结果示例如下：


....
kafka_request_time_mean_milliseconds{otel_scope_name="io.opentelemetry.jmx",type="DescribeDelegationToken"} 0.0 1720520709290
kafka_request_time_mean_milliseconds{otel_scope_name="io.opentelemetry.jmx",type="CreatePartitions"} 0.0 1720520709290
...

关于指标介绍，可以参考 AutoMQ 官网文档：Prometheus Metrics▸ 。

部署 Prometheus

Prometheus 可以通过下载二进制包部署，也可以通过 Docker 方式部署。以下是这两种部署方式的介绍。

二进制部署

为了方便使用，你可以新建一个脚本，并根据需要修改 Prometheus 的下载版本，最后执行脚本即可完成部署。首先，新建脚本：


cd /home
vim install_prometheus.sh
# !!! 粘贴下面的脚本内容 并保存退出
# 授予权限
chmod +x install_prometheus.sh
# 执行脚本
./install_prometheus.sh

脚本内容如下：


version=2.45.3
filename=prometheus-${version}.linux-amd64
mkdir -p /opt/prometheus
wget https://github.com/prometheus/prometheus/releases/download/v${version}/${filename}.tar.gz
tar xf ${filename}.tar.gz
cp -far ${filename}/*  /opt/prometheus/

# config as a service
cat <<EOF >/etc/systemd/system/prometheus.service
[Unit]
Description="prometheus"
Documentation=https://prometheus.io/
After=network.target

[Service]
Type=simple

ExecStart=/opt/prometheus/prometheus --config.file=/opt/prometheus/prometheus.yml --storage.tsdb.path=/opt/prometheus/data --web.enable-lifecycle --web.enable-remote-write-receiver

Restart=on-failure
SuccessExitStatus=0
LimitNOFILE=65536
StandardOutput=syslog
StandardError=syslog
SyslogIdentifier=prometheus

[Install]
WantedBy=multi-user.target
EOF

systemctl enable prometheus
systemctl restart prometheus
systemctl status prometheus

随后修改 Prometheus 的配置文件，增加采集 AutoMQ 可观测数据的任务 ，并重启 Prometheus，执行命令：


# config 配置文件内容填下面的
vim /opt/prometheus/prometheus.yml
# 重启 Prometheus
systemctl restart prometheus

配置文件内容参考如下 ，请将下列中的 client_ip 修改为 AutoMQ 开放的可观测数据暴露地址：


# my global config
global:
  scrape_interval: 15s # Set the scrape interval to every 15 seconds. Default is every 1 minute.
  evaluation_interval: 15s # Evaluate rules every 15 seconds. The default is every 1 minute.

scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: "prometheus"
    static_configs:
      - targets: ["localhost:9090"]

  - job_name: "automq"
    static_configs:
      - targets: ["{client_ip}:8890"]

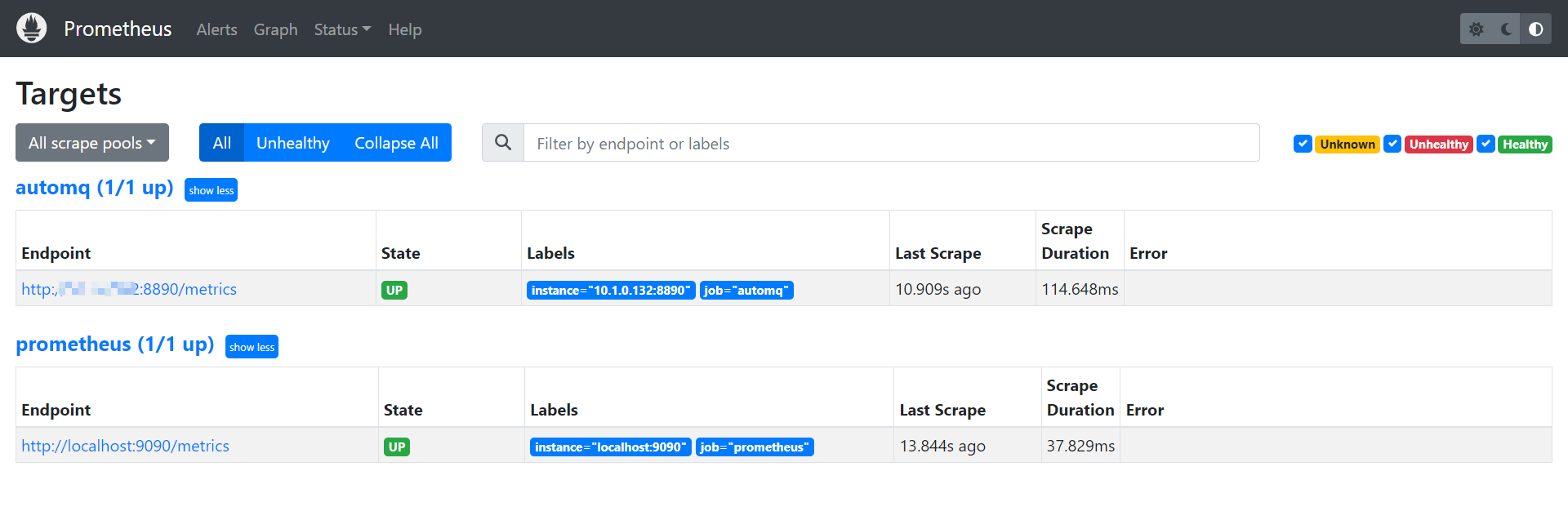

部署完成后，可以通过浏览器访问 Prometheus，查看是否真正采集到了 AutoMQ 的 Metrics数据，访问 http://{client_ip}:9090/targets ：

Docker 部署

如果你已经有一个在运行的 Prometheus Docker 容器，请先执行命令删除该容器：


docker stop prometheus
docker rm prometheus

新建配置文件，并在 Docker 启动时进行挂载：


mkdir -p /opt/prometheus
vim /opt/prometheus/prometheus.yml
# 配置内容参考上述 “二进制部署” 中的配置

启动 Docker 容器：


docker run -d \
  --name=prometheus \
  -p 9090:9090 \
  -v /opt/prometheus/prometheus.yml:/etc/prometheus/prometheus.yml \
  -m 500m \
  prom/prometheus \
  --config.file=/etc/prometheus/prometheus.yml \
  --enable-feature=otlp-write-receiver \
  --web.enable-remote-write-receiver

这样你便得到了一个采集 AutoMQ Metrics 的 Prometheus 服务，关于更多 AutoMQ Metrics 与 Prometheus 集成的介绍，可以参考：将 Metrics 集成到 Prometheus▸。

部署夜莺监控

夜莺监控可以通过下面三种方式进行部署，关于更详细的部署说明可以参考官方文档 [5]：

Docker compose 方式部署
二进制方式部署
Helm 方式部署

接下来我将采用二进制的方式进行部署。

下载夜莺

请在夜莺 Github releases [6] 页中选择合适的版本进行下载，这里采用的版本是 v7.0.0-beta.14 。如果你是 amd 架构的机器，可直接执行如下命令：


cd /home
# 下载
wget https://github.com/ccfos/nightingale/releases/download/v7.0.0-beta.14/n9e-v7.0.0-beta.14-linux-amd64.tar.gz
mkdir -p /home/flashcat
# 解压文件到 /home/flashcat 文件夹
tar -xzf /home/n9e-v7.0.0-beta.14-linux-amd64.tar.gz -C /home/flashcat
# 进入主目录
cd /home/flashcat

配置依赖环境

夜莺依赖 MySQL 和 Redis，因此需要提前安装这两个环境。你可以通过 Docker 方式部署，也可以通过执行命令进行安装，参考命令如下：


# install mysql
yum -y install mariadb*
systemctl enable mariadb
systemctl restart mariadb
mysql -e "SET PASSWORD FOR 'root'@'localhost' = PASSWORD('1234');"

# install redis
yum install -y redis
systemctl enable redis
systemctl restart redis

这里 Redis 设置的是无密码的。并且这里指定 MySQL 数据库的密码为 1234 ，如果你需要更改为其他的密码 ，要在夜莺的配置文件中进行配置，以保证夜莺能连接到你的数据库。修改夜莺配置文件：


vim /home/flashcat/etc/config.toml

修改 [DB] 下的用户名和密码：
[DB]
# postgres: host=%s port=%s user=%s dbname=%s password=%s sslmode=%s
# postgres: DSN="host=127.0.0.1 port=5432 user=root dbname=n9e_v6 password=1234 sslmode=disable"
# sqlite: DSN="/path/to/filename.db"
DSN = "{username}:{password}@tcp(127.0.0.1:3306)/n9e_v6?charset=utf8mb4&parseTime=True&loc=Local&allowNativePasswords=true"
# enable debug mode or not

导入数据库表

执行如下命令：


mysql -uroot -p1234 < n9e.sql

请通过数据库工具检测是否成功导入数据库表：


> show databases;
+--------------------+
| Database           |
+--------------------+
| n9e_v6             |
+--------------------+

> show tables;
+-----------------------+
| Tables_in_n9e_v6      |
+-----------------------+
| alert_aggr_view       |
| alert_cur_event       |
| alert_his_event       |
| alert_mute            |
| alert_rule            |
| alert_subscribe       |
| alerting_engines      |
| board                 |
| board_busigroup       |
| board_payload         |
| builtin_cate          |
| builtin_components    |
| builtin_metrics       |
······

修改夜莺配置文件

你需要修改夜莺的配置文件，进行 Prometheus 数据源的设置：


vim /home/flashcat/etc/config.toml

# 修改 [[Pushgw.Writers]] 部分的内容为
[[Pushgw.Writers]]
# Url = "http://127.0.0.1:8480/insert/0/prometheus/api/v1/write"
Url = "http://{client_ip}:9090/api/v1/write"

启动夜莺

在夜莺的根目录 /home/flashcat 下执行： ./n9e 。成功启动后，可在浏览器中访问 http://{client_ip}:17000 ，默认的登录账号和密码为：

账号： root
密码： root.2020

接入 Prometheus 数据源

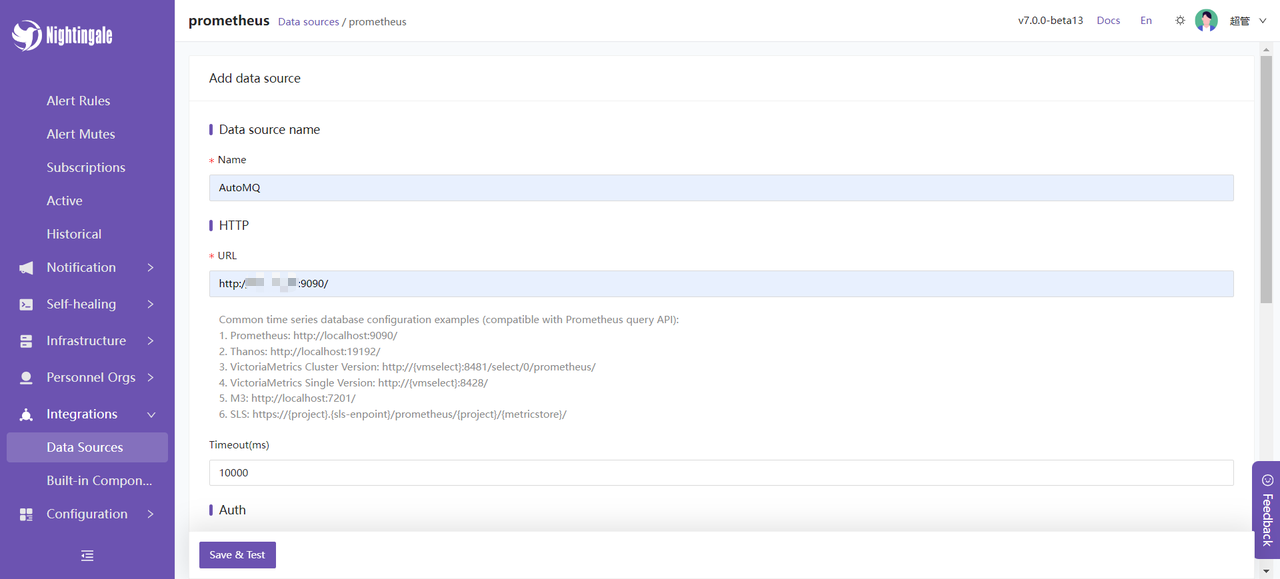

左侧边栏集成 -> 数据源 -> Prometheus。

至此，夜莺监控就部署完成了。

夜莺监控 AutoMQ 集群状态

接下来将介绍夜莺监控提供的一部分功能，帮助你更好地了解夜莺与 AutoMQ 集成的可用功能。

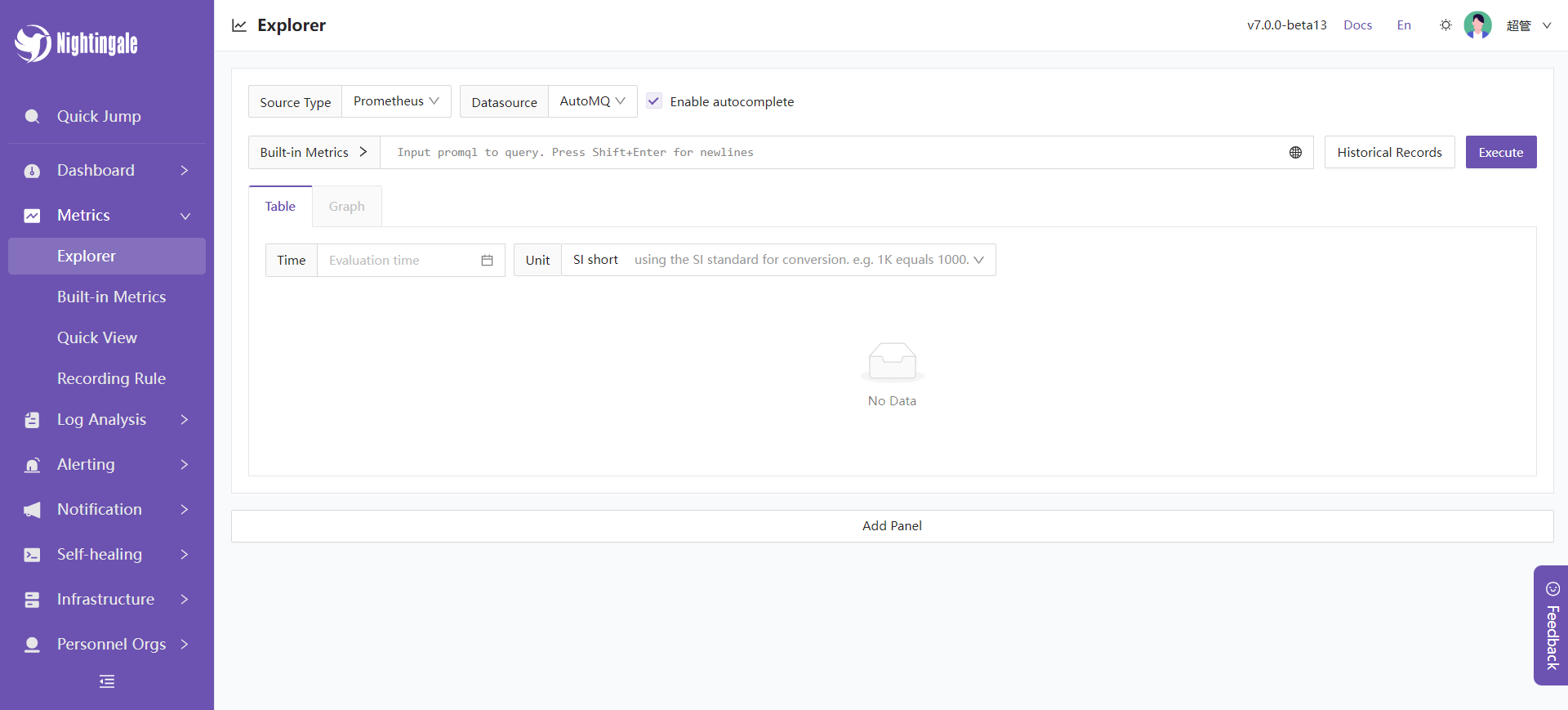

即时查询

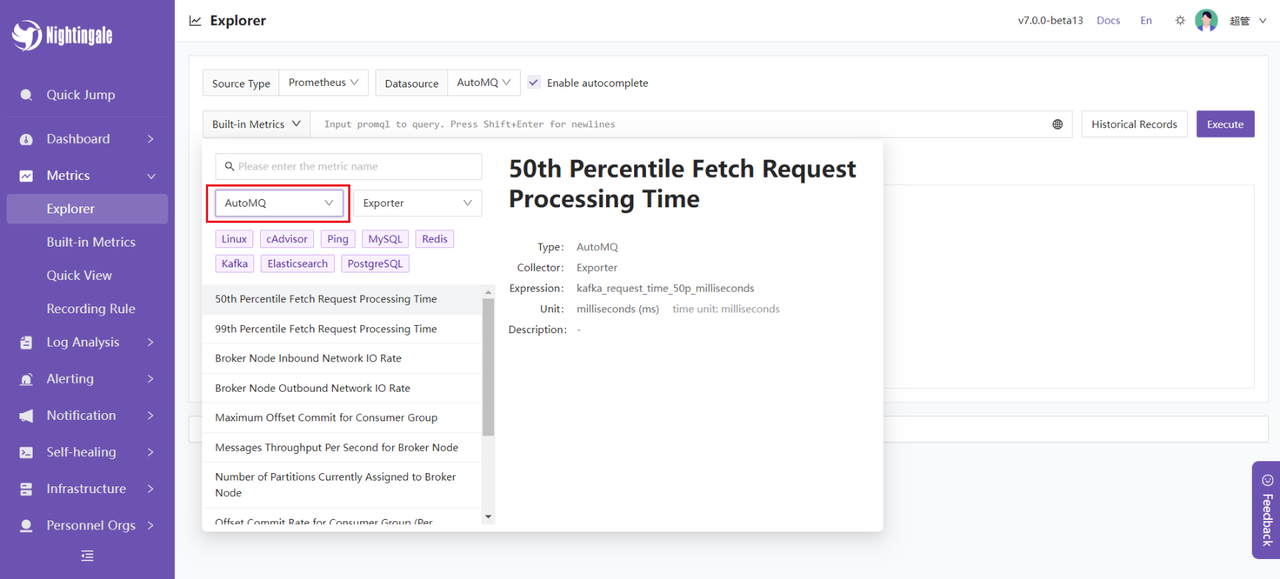

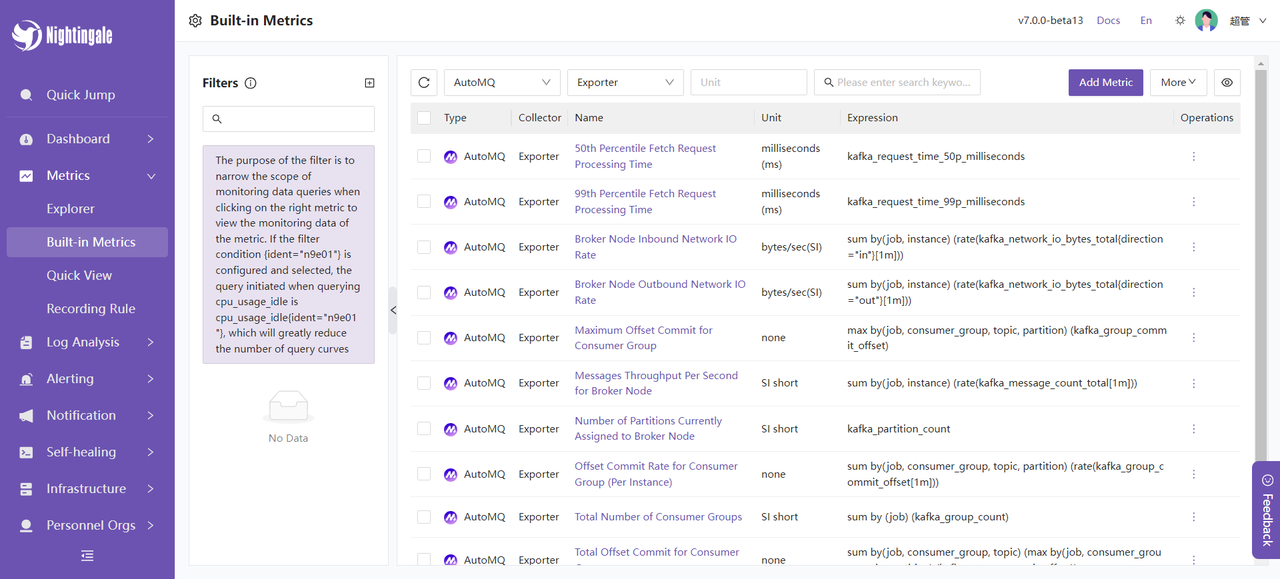

选择内置的 AutoMQ 指标：

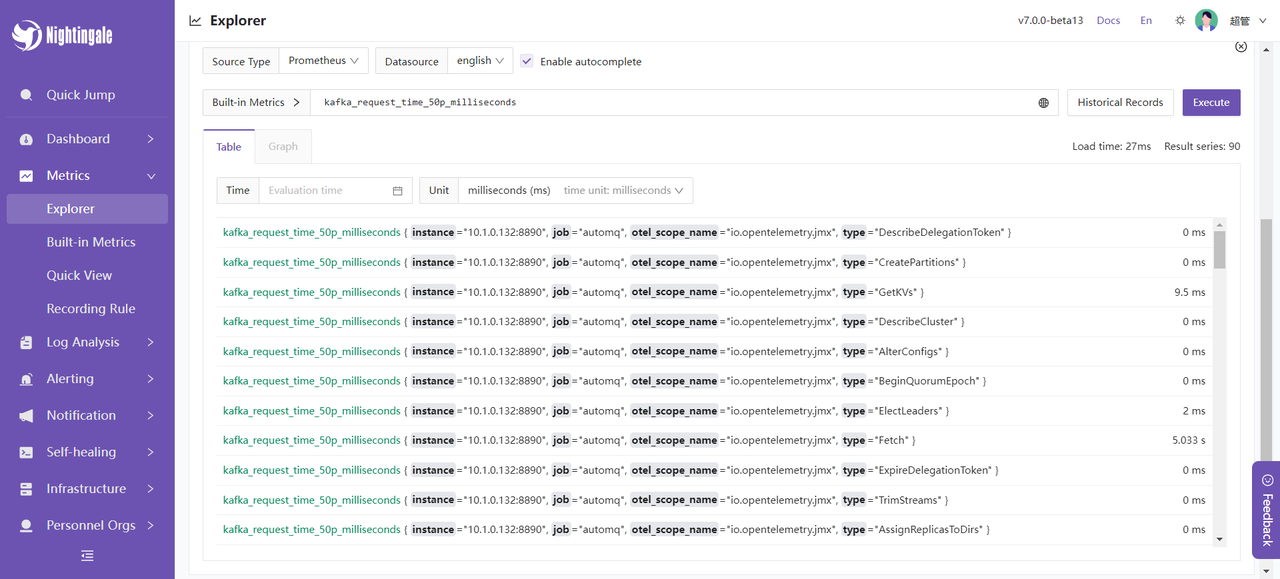

可以尝试查询一些数据，比如Fetch请求处理时间的平均值 kafka_request_time_50p_milliseconds :

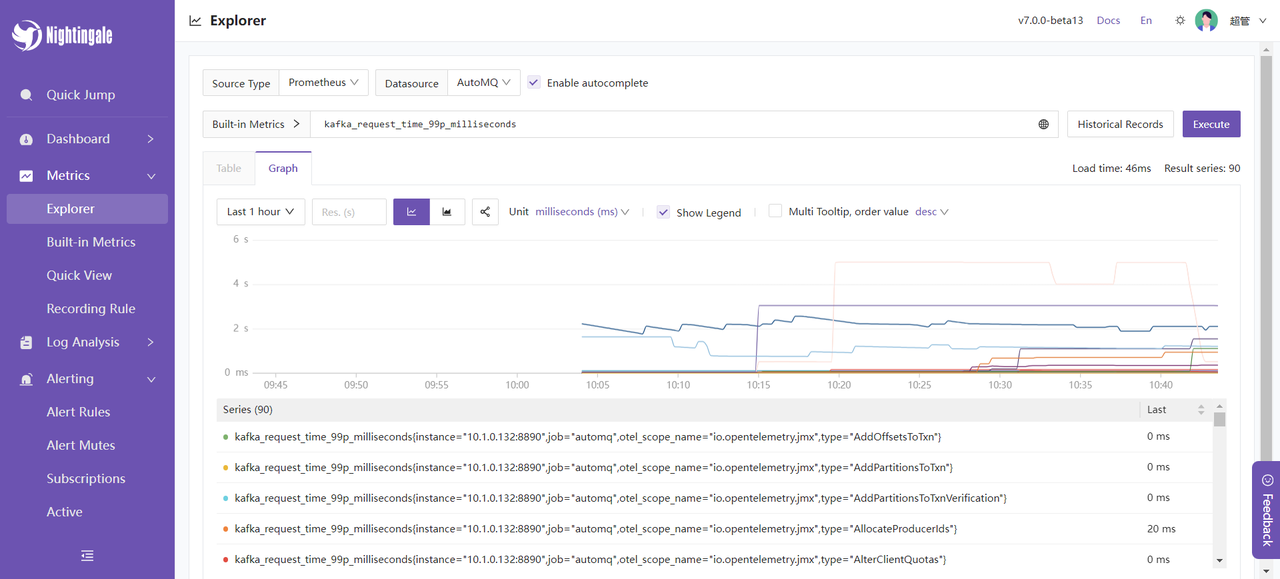

同时你也可以自定义一些指标，并利用表达式对指标进行聚合：

警报功能

选择左侧边栏警报 -> 警报规则 -> 新建规则。比如可以给 kafka_network_io_bytes_total 设置报警，这个指标的意义是 Kafka Broker 节点通过网络发送或接收的字节总数，通过对这个指标设置表达式，就能够计算 Kafka Broker 节点的入站网络 I/O 速率。表达式为：


sum by(job, instance) (rate(kafka_network_io_bytes_total{direction="in"}[1m]))

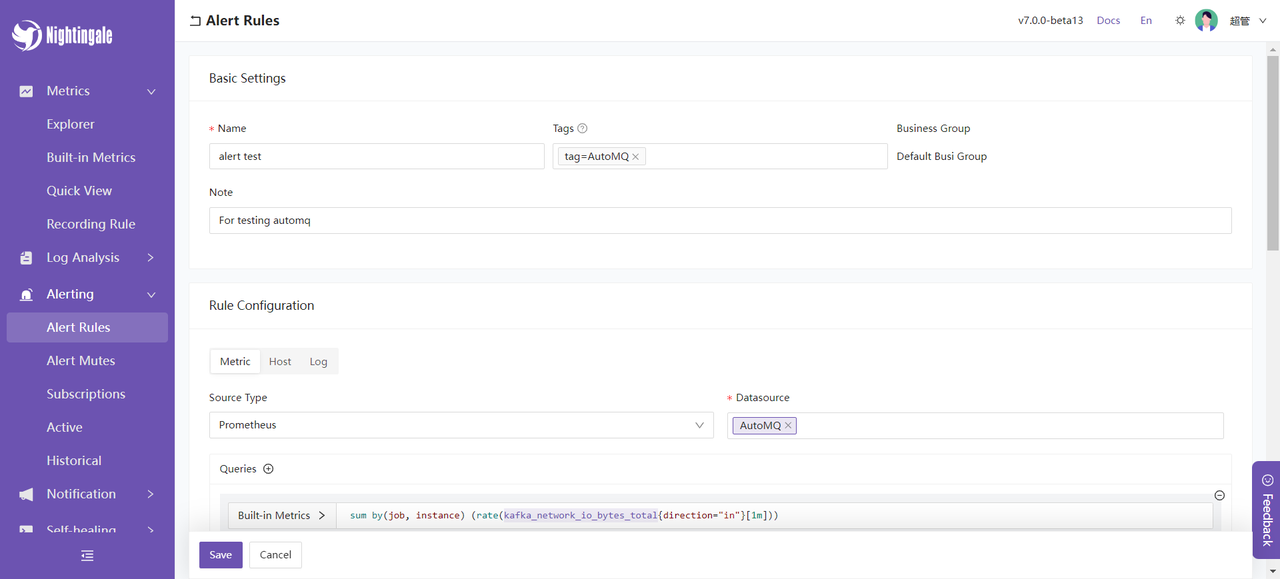

设置警报规则：

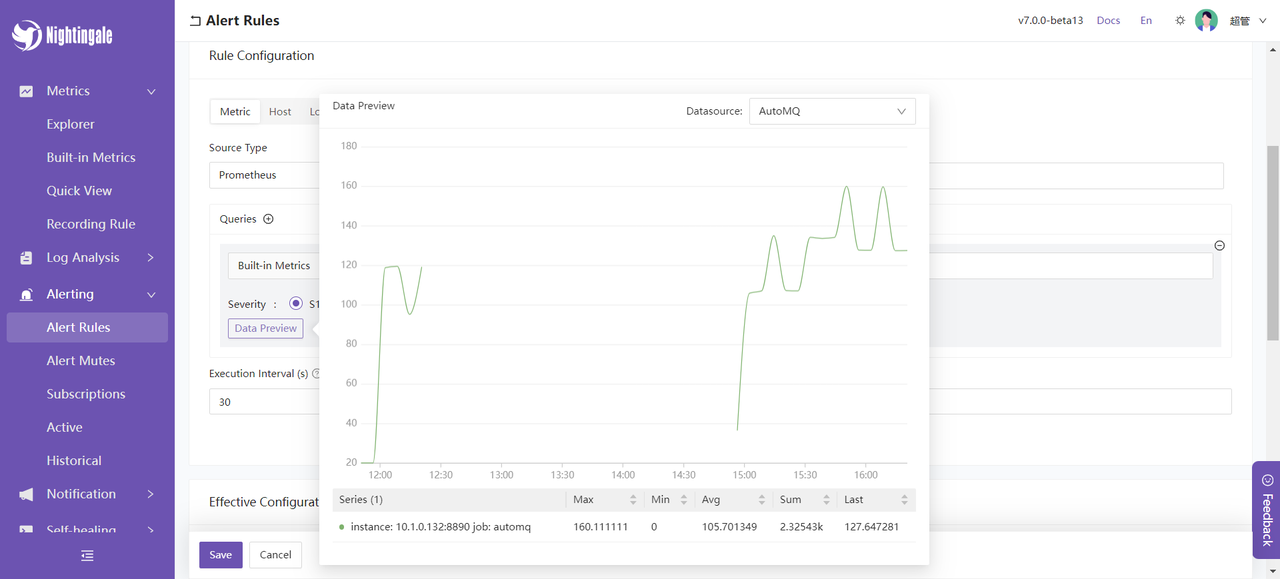

Data preview：

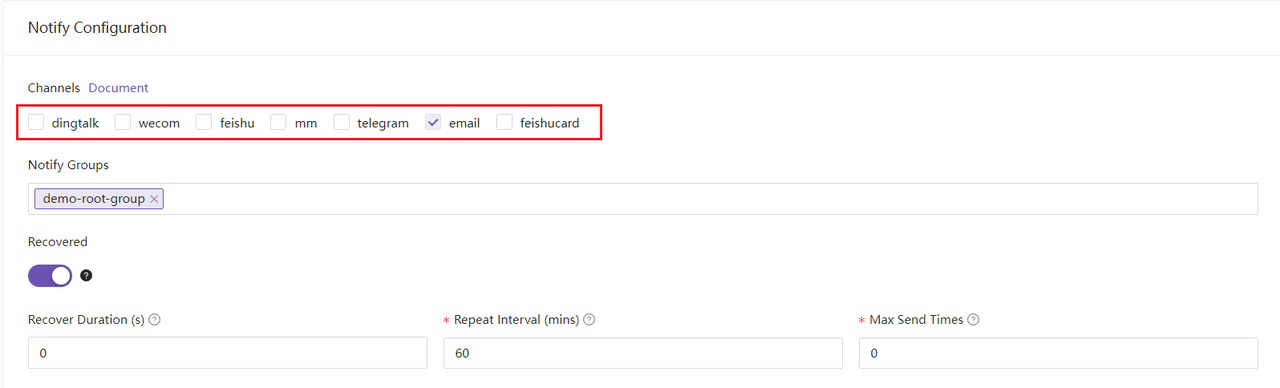

同时你也可以设置发生警报时会通知到的群组：

创建完告警后，可以模拟高并发的消息处理场景：短时间内总共 2500000 条消息被发送到 AutoMQ 节点，采用的方式是通过 Kafka SDK 的方式进行消息发送，一次共 50 个 Topic ，给每个 Topic 发送 500 条消息，共 100 次。示例如下：


import org.apache.kafka.clients.admin.AdminClient;
import org.apache.kafka.clients.admin.AdminClientConfig;
import org.apache.kafka.clients.admin.NewTopic;
import org.apache.kafka.clients.producer.KafkaProducer;
import org.apache.kafka.clients.producer.ProducerConfig;
import org.apache.kafka.clients.producer.ProducerRecord;
import org.apache.kafka.clients.producer.RecordMetadata;
import org.apache.kafka.common.serialization.StringSerializer;

import java.util.ArrayList;
import java.util.List;
import java.util.Properties;
import java.util.concurrent.ExecutionException;

public class KafkaTest {

    private static final String BOOTSTRAP_SERVERS = "http://{}:9092"; // your automq broker ip
    private static final int NUM_TOPICS = 50;
    private static final int NUM_MESSAGES = 500;

    public static void main(String[] args) throws Exception {
        KafkaTest test = new KafkaTest();
        // test.createTopics();    // create 50 topics
        for(int i = 0; i < 100; i++){
            test.sendMessages();   // 25,000 messages will be sent each time, and 500 messages will be sent to each of 50 topics.
        }
    }

    public void createTopics() {
        Properties props = new Properties();
        props.put(AdminClientConfig.BOOTSTRAP_SERVERS_CONFIG, BOOTSTRAP_SERVERS);

        try (AdminClient adminClient = AdminClient.create(props)) {
            List<NewTopic> topics = new ArrayList<>();
            for (int i = 1; i <= NUM_TOPICS; i++) {
                topics.add(new NewTopic("Topic-" + i, 1, (short) 1));
            }
            adminClient.createTopics(topics).all().get();
            System.out.println("Topics created successfully");
        } catch (InterruptedException | ExecutionException e) {
            e.printStackTrace();
        }
    }

    public void sendMessages() {
        Properties props = new Properties();
        props.put(ProducerConfig.BOOTSTRAP_SERVERS_CONFIG, BOOTSTRAP_SERVERS);
        props.put(ProducerConfig.KEY_SERIALIZER_CLASS_CONFIG, StringSerializer.class.getName());
        props.put(ProducerConfig.VALUE_SERIALIZER_CLASS_CONFIG, StringSerializer.class.getName());

        try (KafkaProducer<String, String> producer = new KafkaProducer<>(props)) {
            for (int i = 1; i <= NUM_TOPICS; i++) {
                String topic = "Topic-" + i;
                for (int j = 1; j <= NUM_MESSAGES; j++) {
                    String key = "key-" + j;
                    String value = "{\"userId\": " + j + ", \"action\": \"visit\", \"timestamp\": " + System.currentTimeMillis() + "}";
                    ProducerRecord<String, String> record = new ProducerRecord<>(topic, key, value);
                    producer.send(record, (RecordMetadata metadata, Exception exception) -> {
                        if (exception == null) {
                            System.out.printf("Sent message to topic %s partition %d with offset %d%n", metadata.topic(), metadata.partition(), metadata.offset());
                        } else {
                            exception.printStackTrace();
                        }
                    });
                }
            }
            System.out.println("Messages sent successfully");
        }
    }
}

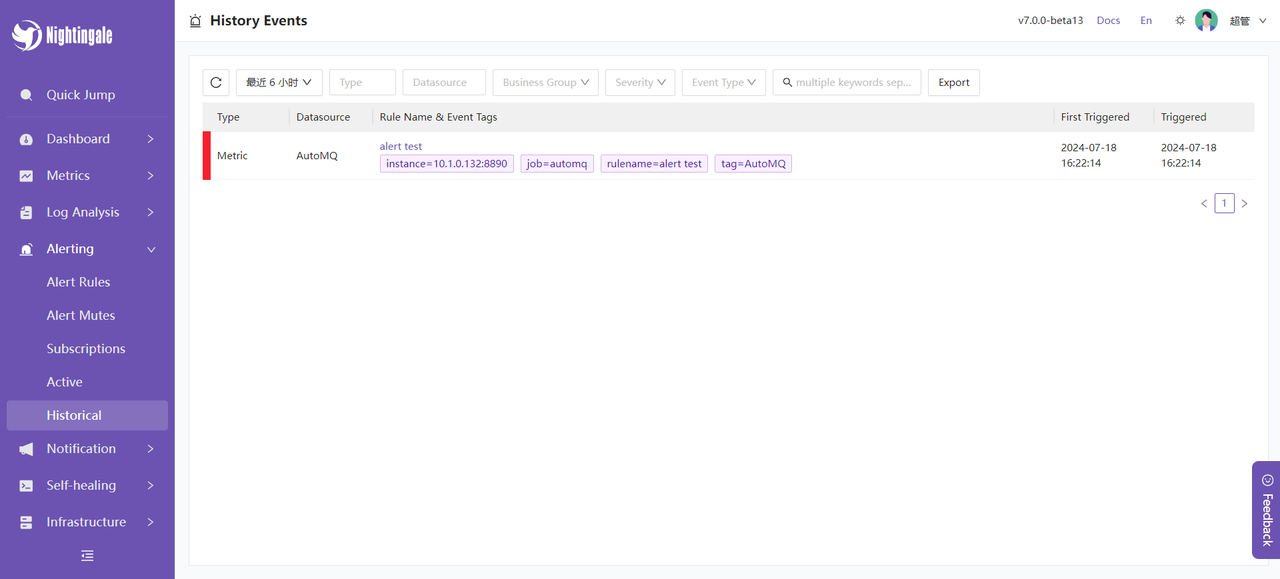

随后可以在夜莺控制台看到报警信息：

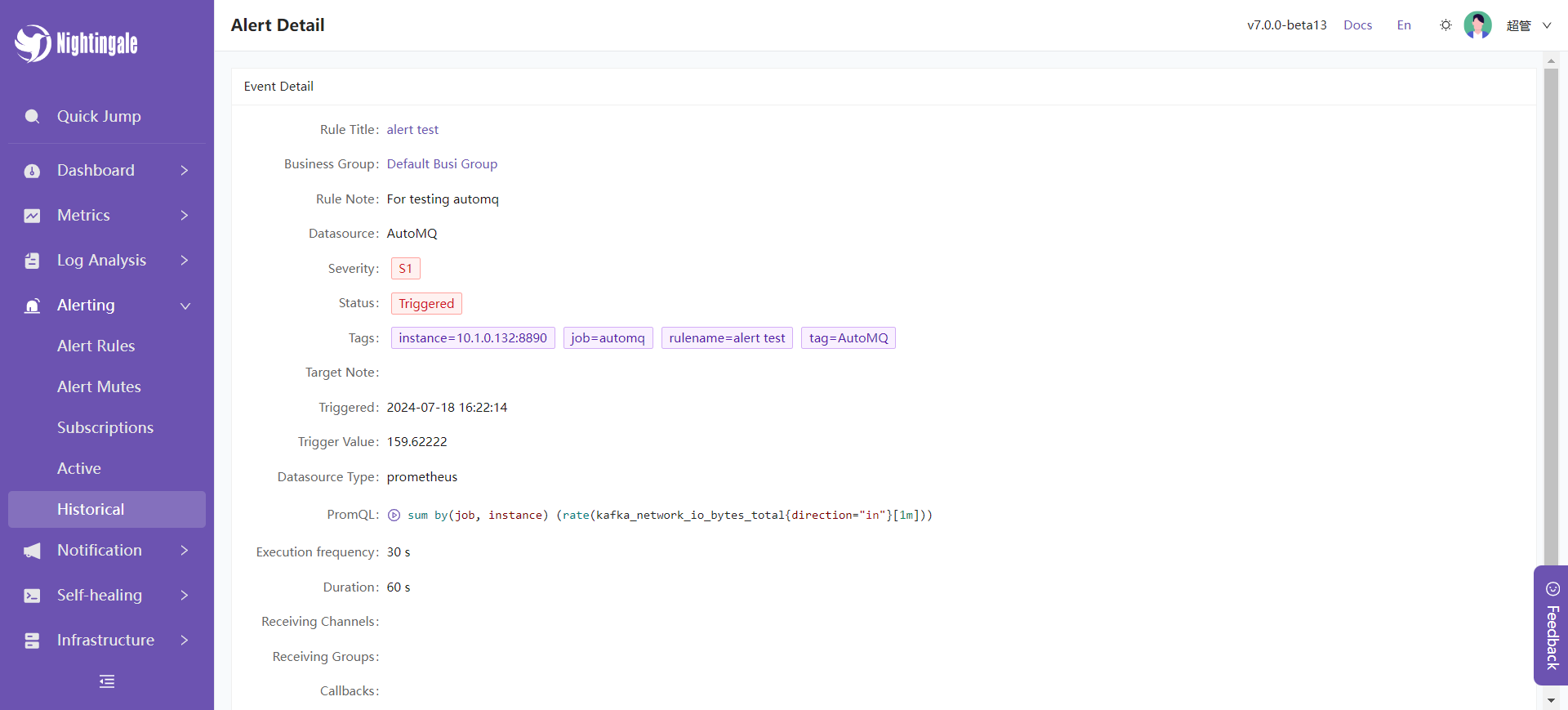

告警详细信息：

仪表盘

首先可以利用已知的指标建立自己的仪表盘，如下所示是对 AutoMQ 消息请求处理时间，消息总数，网络 IO 比特数进行的统计仪表盘：

同时，也可以利用官方内置的仪表盘进行监测。

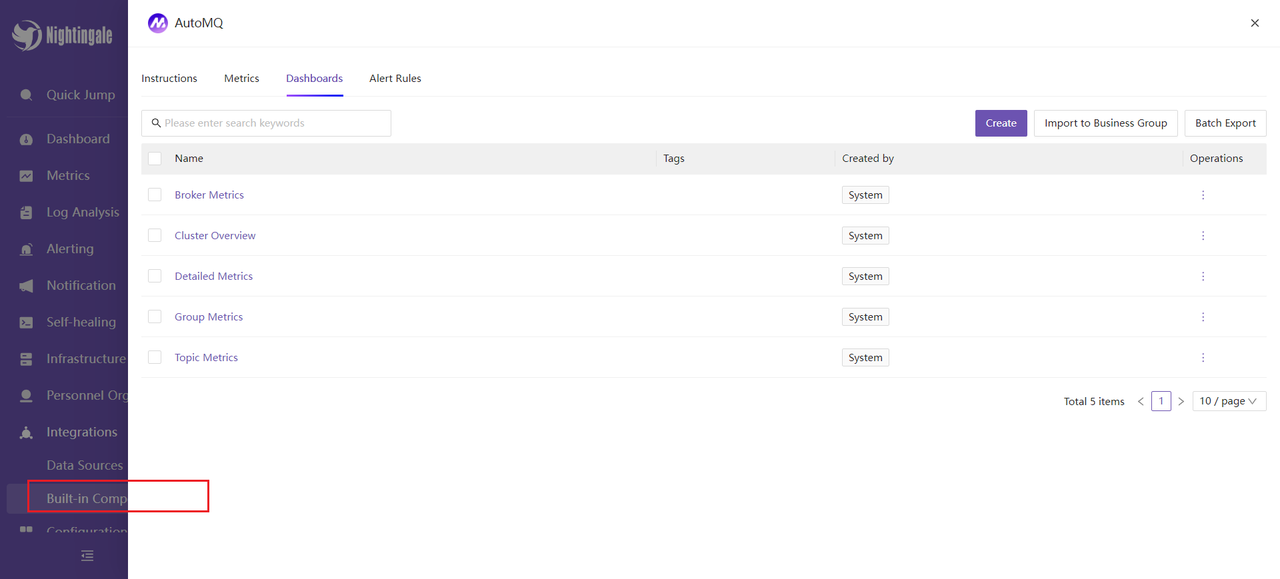

选择 AutoMQ，可以看到有几个 DashBoard 可以选用:

选择 Topic Metrics 仪表盘，展示内容如下：

这里展示了 AutoMQ 集群在最近一段时间内的消息输入和输出的占用情况、消息输入和请求的速率、消息大小等。这些指标用于监控和优化 AutoMQ 集群的性能和稳定性：通过消息输入和输出的占用情况，可以评估生产者和消费者的负载，确保集群能正常处理消息流量；消息输入速率用于实时监控生产者发送消息的速率，从而识别潜在的瓶颈或突发流量；请求速率帮助了解客户端请求的频率，以便优化资源分配和处理能力；消息大小指标则用于分析消息的平均大小，从而调整配置以优化存储和网络传输效率。通过监控这些指标，能够及时发现并解决性能问题，确保 AutoMQ 集群的高效和稳定运行。至此，FlashCat 的集成过程已完成。关于更多的使用方式，你可以参考夜莺的官方文档 [7] 进行体验。

总结

本文详细阐述了如何使用夜莺监控系统（Nightingale）对 AutoMQ 集群进行全面监控。从AutoMQ 和夜莺的基本概念入手，逐步讲解了如何部署 AutoMQ、Prometheus 和夜莺，并配置监控和告警规则。通过这种集成，企业可以实时掌握 AutoMQ 集群的运行状态，及时发现和解决潜在问题，优化系统性能，确保业务的连续性和稳定性。夜莺监控系统以其强大的数据采集能力、灵活的告警机制和丰富的可视化功能，成为企业监控复杂分布式系统的理想选择。希望本文能为您在实际应用中提供有价值的参考，助力您的系统运维更加高效和稳定。

引用

[1] AutoMQ：https://www.automq.com/ [2] 夜莺监控：https://flashcat.cloud/docs/content/flashcat-monitor/nightingale-v7/introduction/ [3] 夜莺架构：https://flashcat.cloud/docs/content/flashcat-monitor/nightingale-v7/introduction/ [4] Prometheus：https://prometheus.io/docs/prometheus/latest/getting_started/ [5] 部署说明：https://flashcat.cloud/docs/content/flashcat-monitor/nightingale-v7/install/intro/ [6] 夜莺 Github releases：https://github.com/ccfos/nightingale [7] 夜莺官方文档：https://flashcat.cloud/docs/content/flashcat-monitor/nightingale-v7/overview/
