部署到Azure AKS

参考概述▸，AutoMQ 支持部署到 Kubernetes 上。本文介绍 AutoMQ 部署到Azure AKS 平台的安装过程。

本文中提及 AutoMQ 产品服务方、AutoMQ 服务方、AutoMQ，均特指 AutoMQ HK Limited 及其附属公司。

操作流程

步骤 1：安装环境控制台

参考概述▸，AutoMQ 支持部署到 AKS 集群。在 AKS 部署模式下，首先仍然需要安装 AutoMQ 控制台，再通过控制台界面操作 AKS，将集群部署到 AKS。

在 Azure 上，推荐通过 ARM 模板安装控制台，参考Azure 安装环境▸。

步骤 2：创建 Managed Identity

将 AutoMQ 部署到 AKS 时，AutoMQ 数据面集群需要独立的节点池，该节点池需要绑定独立的 Managed Identity，用于访问云资源的权限验证。因此，在创建 AKS 节点池之前，需要提前创建一个 Managed Identity，并授予 AutoMQ 需要的操作权限。操作步骤如下：

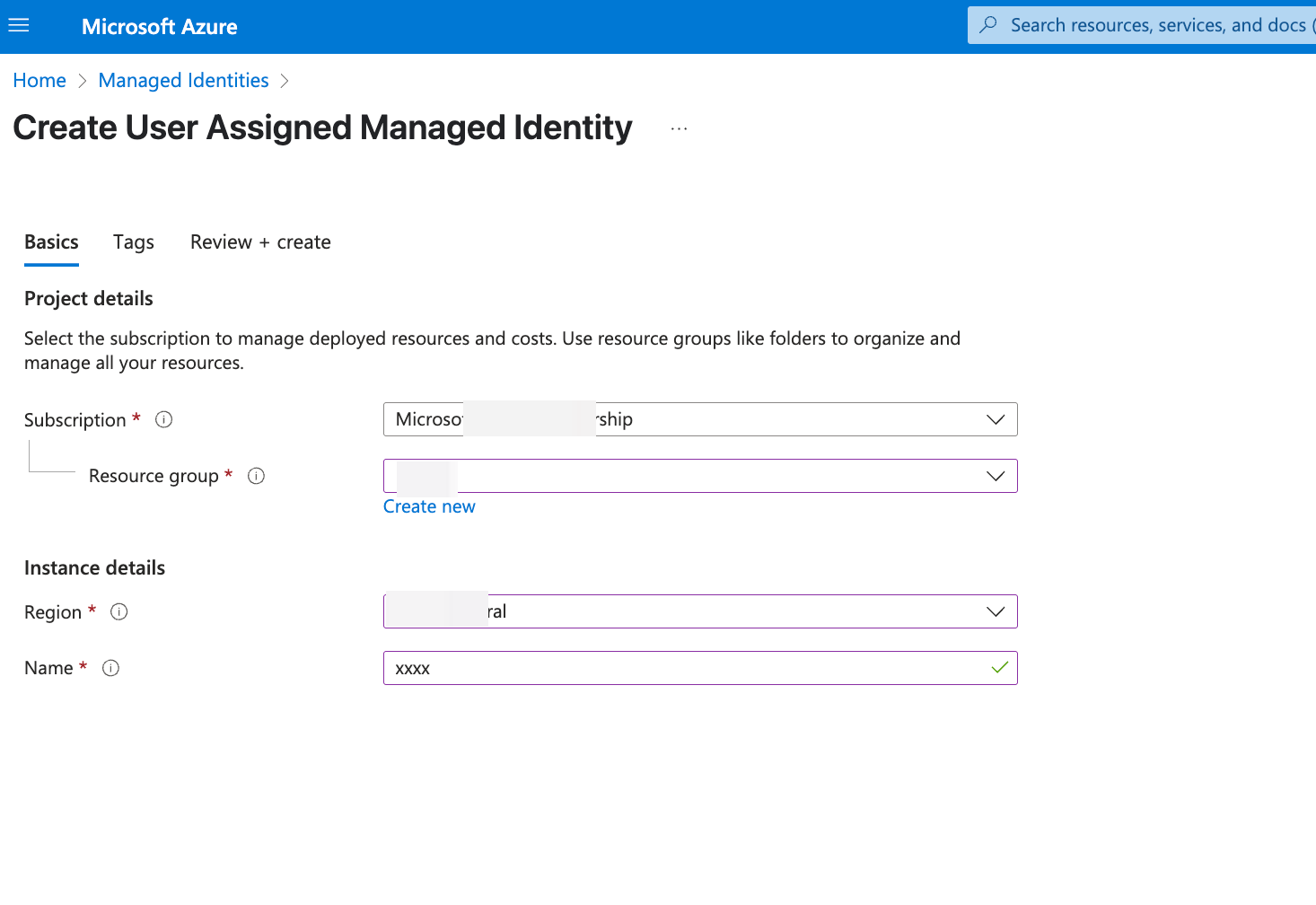

访问 Managed Identity 控制台。点击创建。选择如下参数：

资源组：建议和 AutoMQ 控制台资源组保持一致。
地域：建议和后续部署 AutoMQ 的目标地域保持一致。

AutoMQ 要求环境控制台、AKS、StorageAccount、Private DNS Zone 等云资源位于同一个 Resource Group。如果您的 Resource Group 不一致，则需要额外向 AutoMQ 控制台授权。

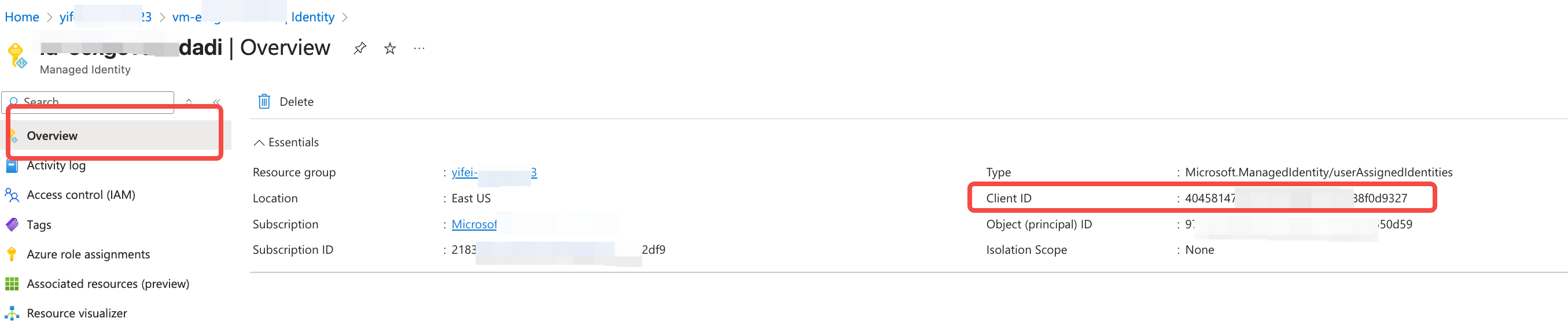

点击下一步，创建 Managed Identity 。创建完成后，点击该 Managed Identity，点击 Overview，记录 Client ID，在后续步骤 4 创建部署配置时需要填写。

步骤 3：创建 AKS 集群

参考概述▸，用户需要提前创建独立的 AKS 集群分配给 AutoMQ 使用。用户可访问 Azure AKS 产品控制台按下方步骤操作。

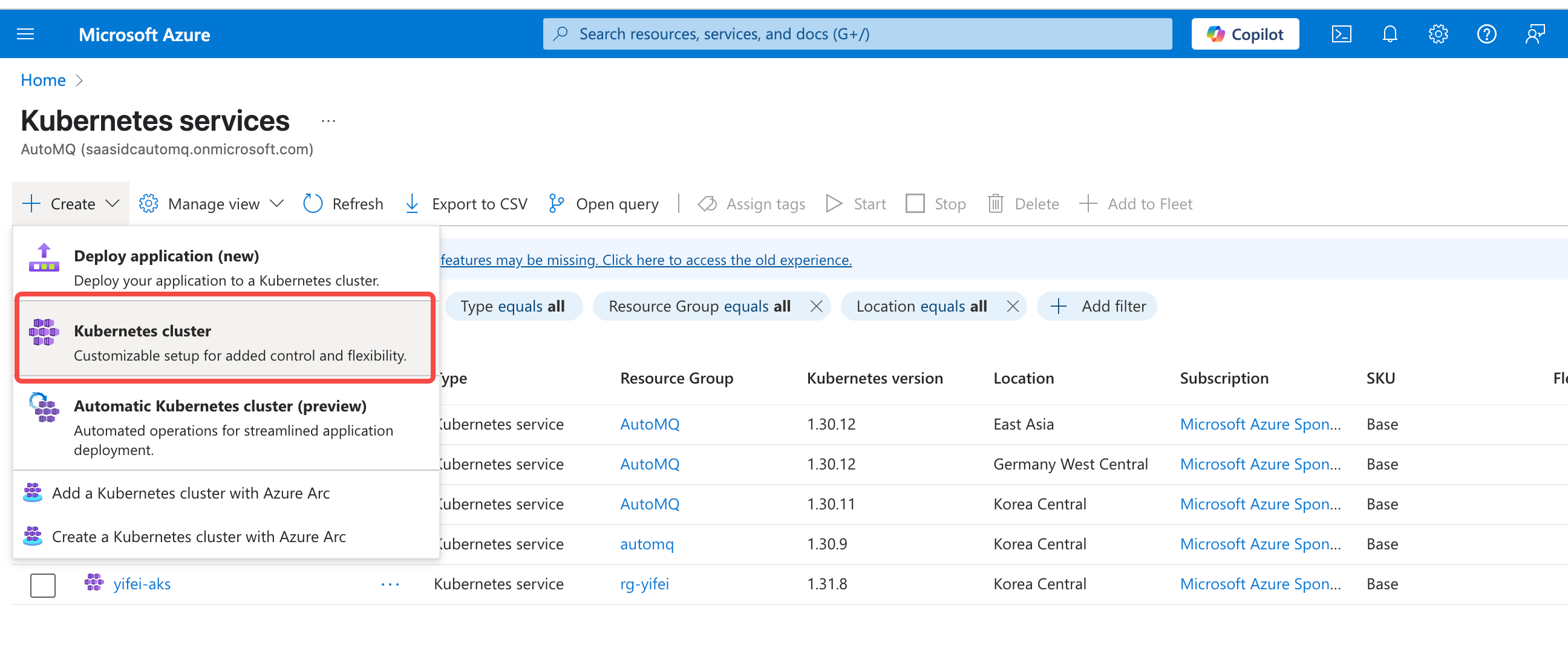

登录Azure AKS 控制台。点击创建集群 。

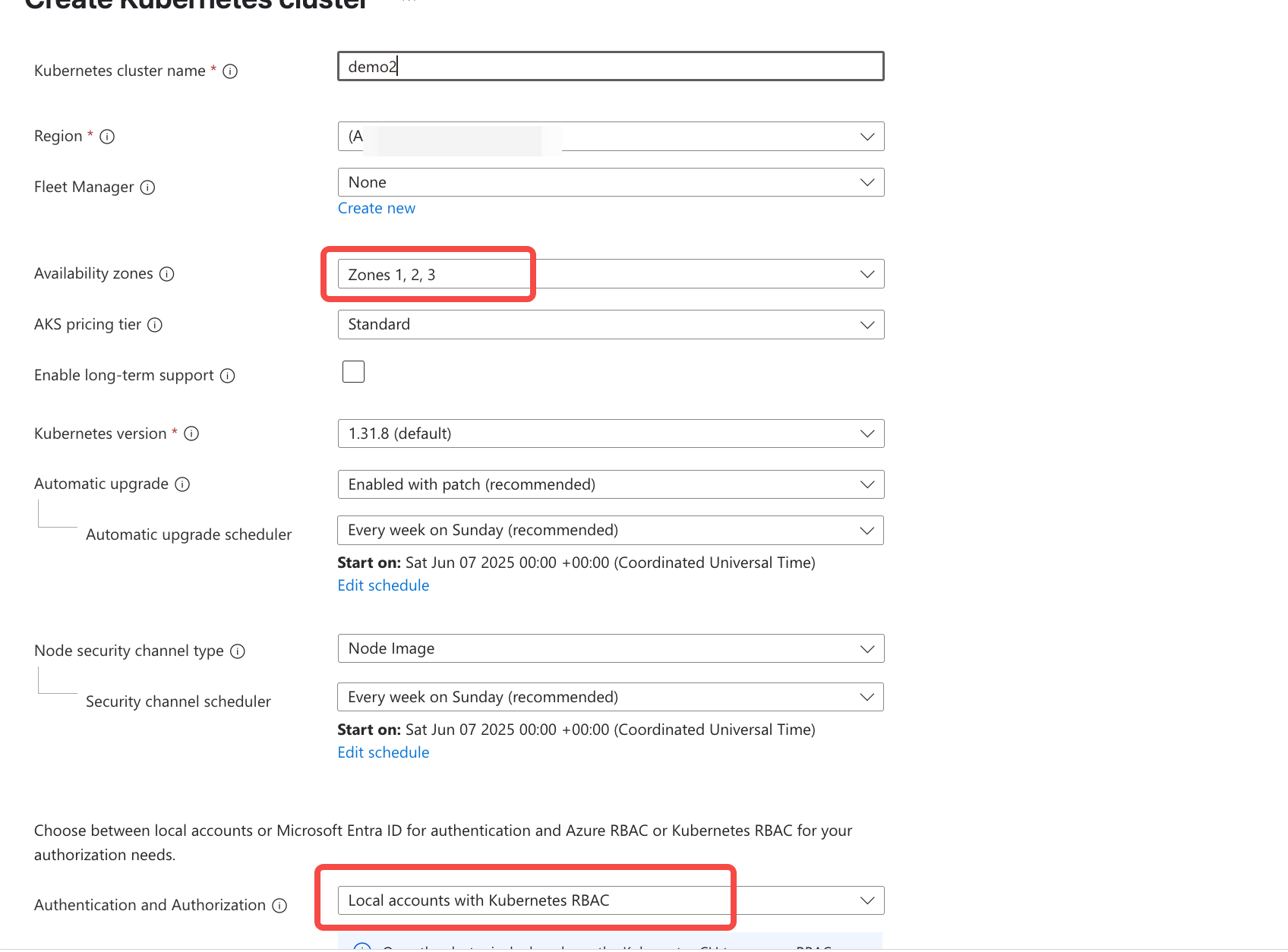

配置集群基础信息 ，需要关注的配置项，其他配置项保持默认即可。
1. 地域：选择正确的地域。
2. 资源组：选择正确的资源组，建议和控制台、Storage Account、DNS 等保持一致。
3. 可用区：选择 3 个可用区。
4. AKS Pricing Tier：选择 Standard 。
5. Authentication and Authorization：选择 Local account with Kubernetes RBAC 。

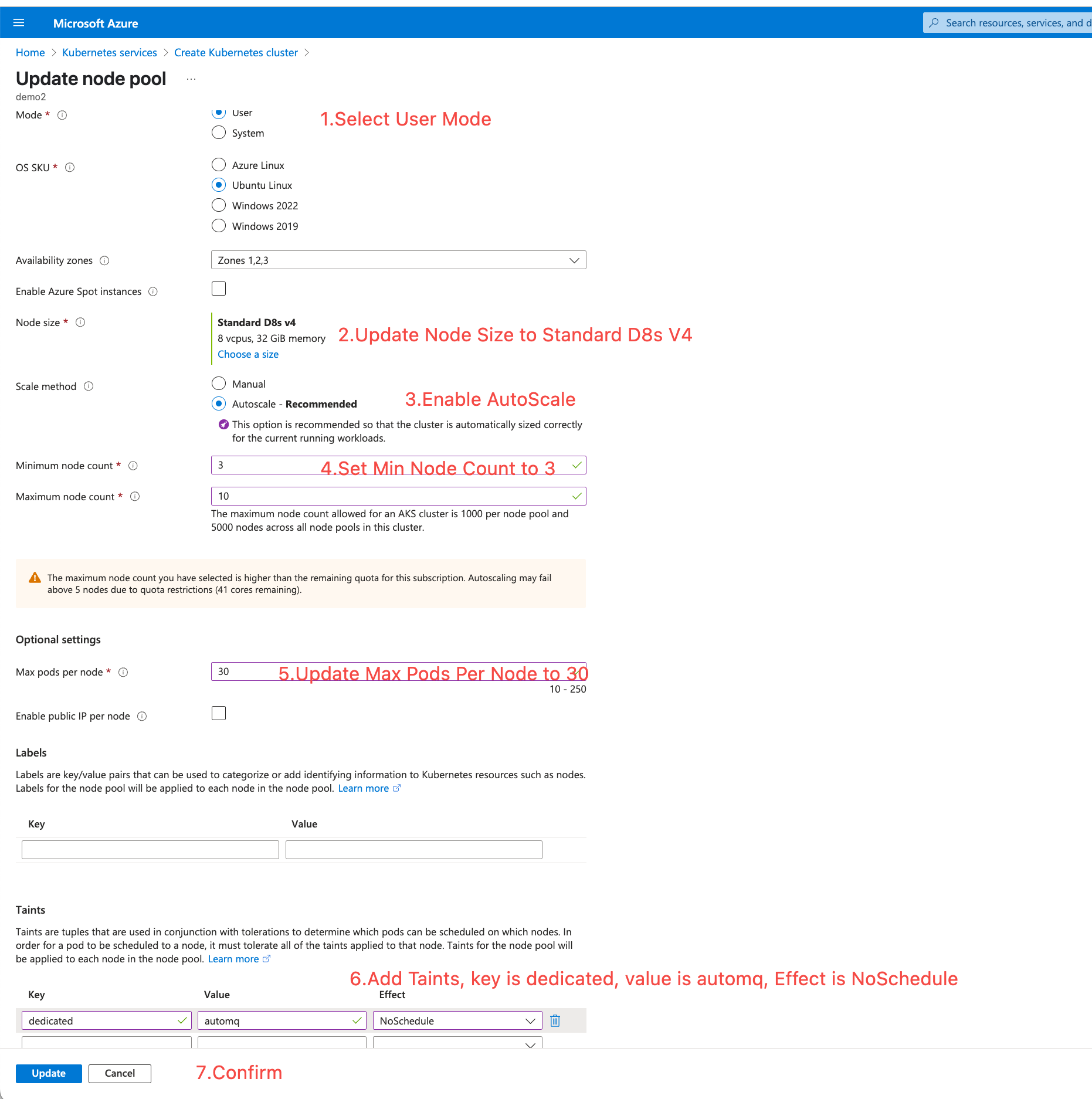

配置节点池 ，需要为 AutoMQ 设置独占的节点池（可以修改默认生成的节点池或者新建一个独立的节点池），需要修改的配置项参考下方参考值，其他配置建议保持不变。
1. Mode：选择 User 模式。
2. Availability zones：建议选择至少 3 个可用区。
3. Node size：参考概述▸，选择 Standard D4as v5 机型。
4. Scale method：选择 Autoscale 模式，这样可以根据部署需求自动扩展节点。
5. Minimum node count：建议至少选择 3 个节点。
6. Max pods per node：建议设置 30。
7. Taints：需要添加一个污点配置，key 是 dedicated ，值是 automq ，效果是 NoSchedule 。

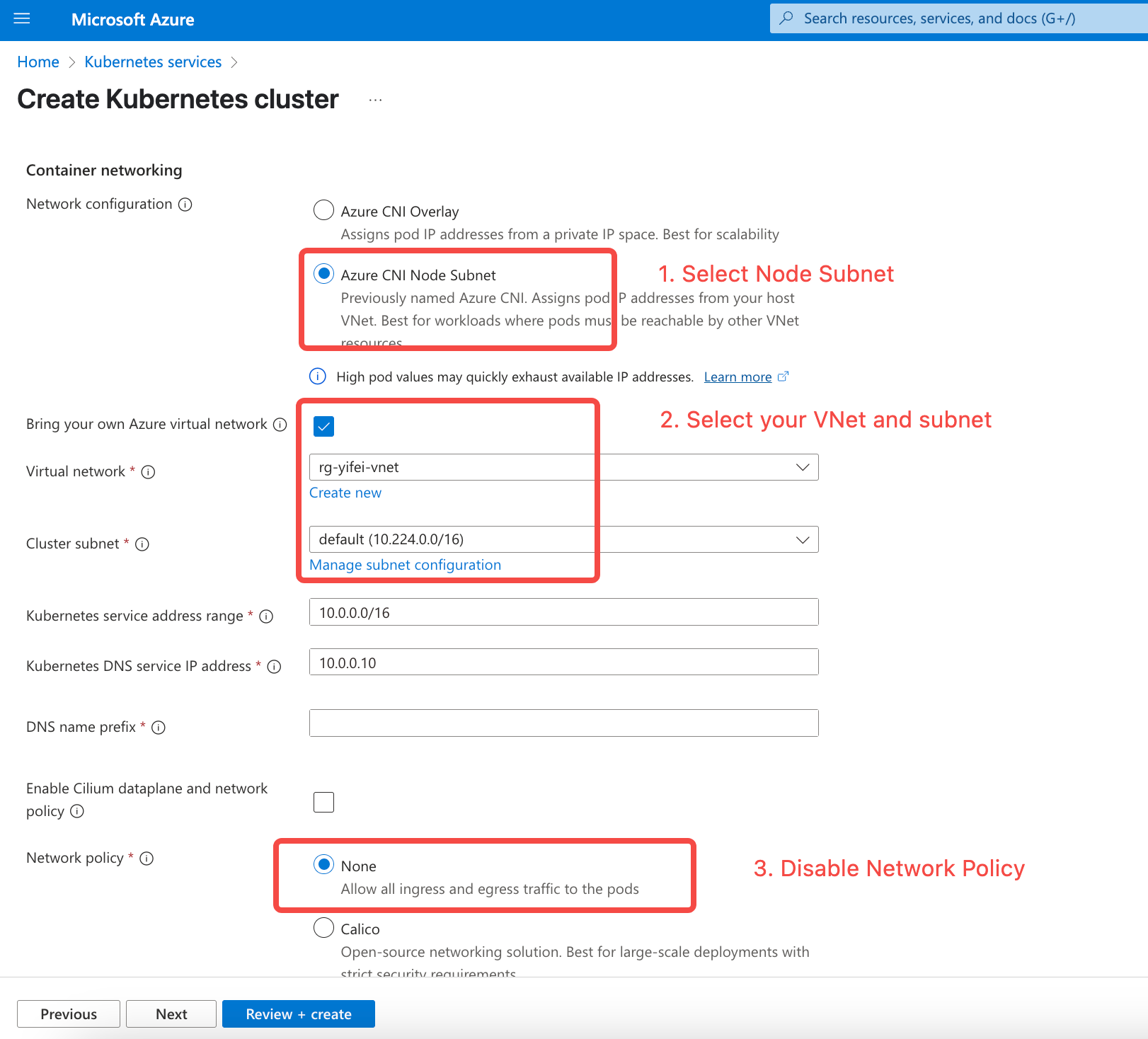

配置网络。 选择目标Virtual Network 和子网。
1. Network Configuration：务必选择 Azure CNI Node Subnet 模式，确保 Pod 可以直接使用 VNet IP。
2. Bring you own Azure Virtual Network：务必选中和开启。
3. Virtual Network：选择 AutoMQ 需要部署的私有网络。
4. Cluster subnet：选择 AutoMQ 需要部署的子网。

保持其他默认配置，创建 AKS 集群。

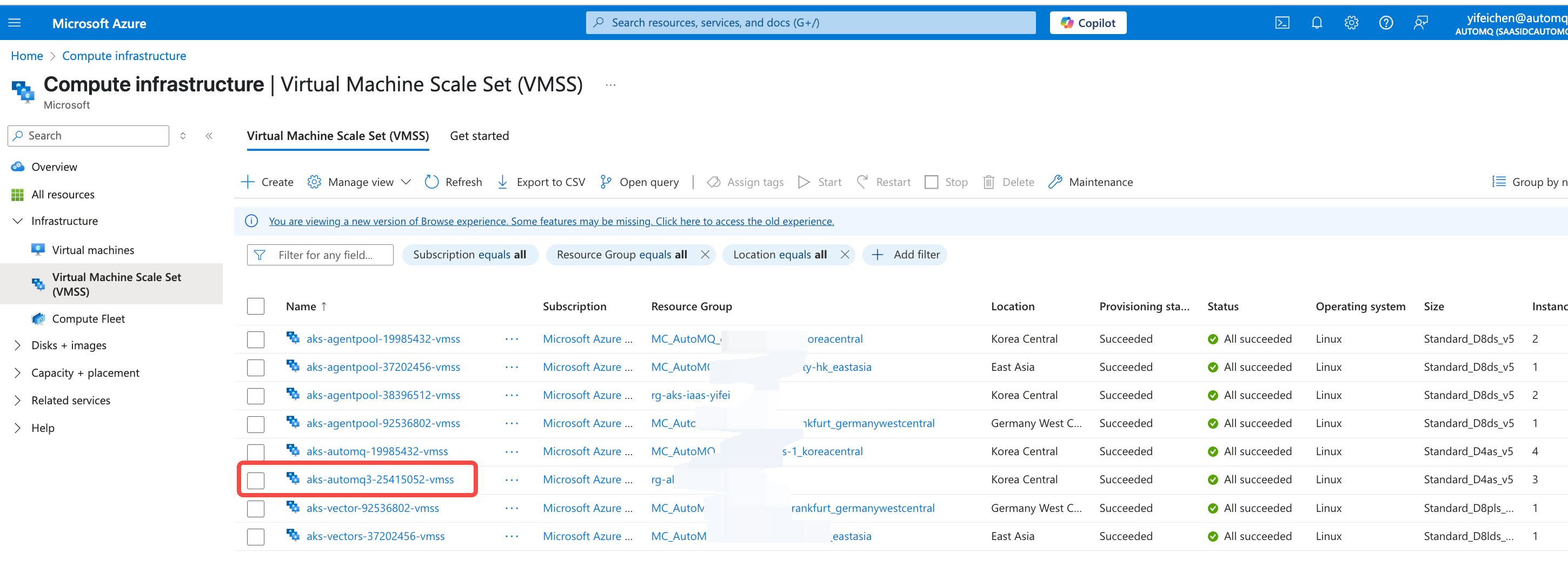

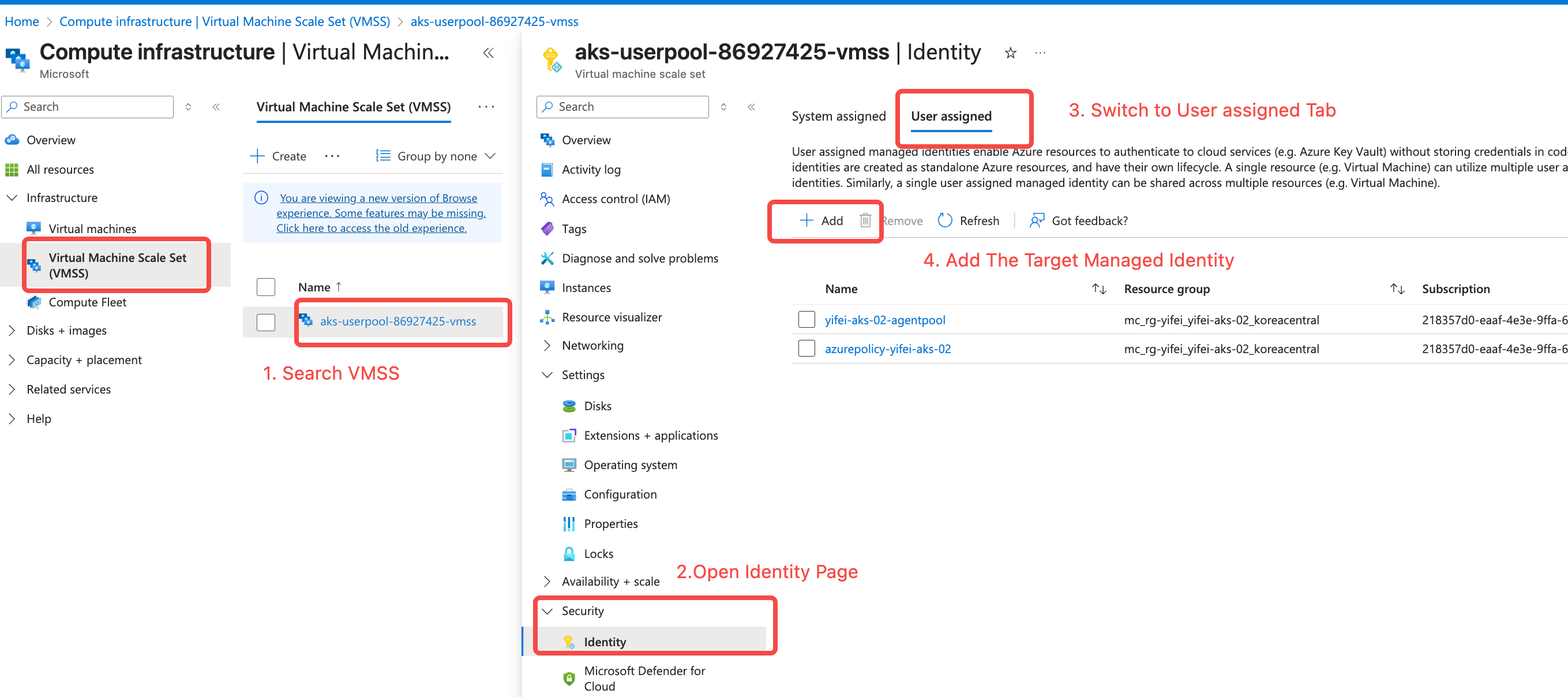

前往 VMSS 控制台，查找 AutoMQ 专用节点池对应的 VMSS ，关联步骤 2 创建的 Managed Identity 。

AutoMQ 数据面组件的 Pod 通过扮演 AKS Node 绑定的 Managed Identity 身份，访问 Azure 云资源。

建议根据节点池的名称和资源组过滤找到对应的 VMSS。VMSS 的命名规范是 aks-{NodePoolName}-xxxx-vmss。

找到对应的 VMSS 后，点击 Security >> Identity 页面，绑定之前创建的 Managed Identity。

为 AKS 集群分配 Network Contributor 权限。 前往 Virtual Network 控制台，找到当前AKS 所在的 Network，点击 IAM 选项，添加 Role Assignment。

AutoMQ 部署到 AKS 时，需要使用 Load Balancer 作为 Service IP。AKS 创建 LB 之前需要被授权 Network Contributor 权限。

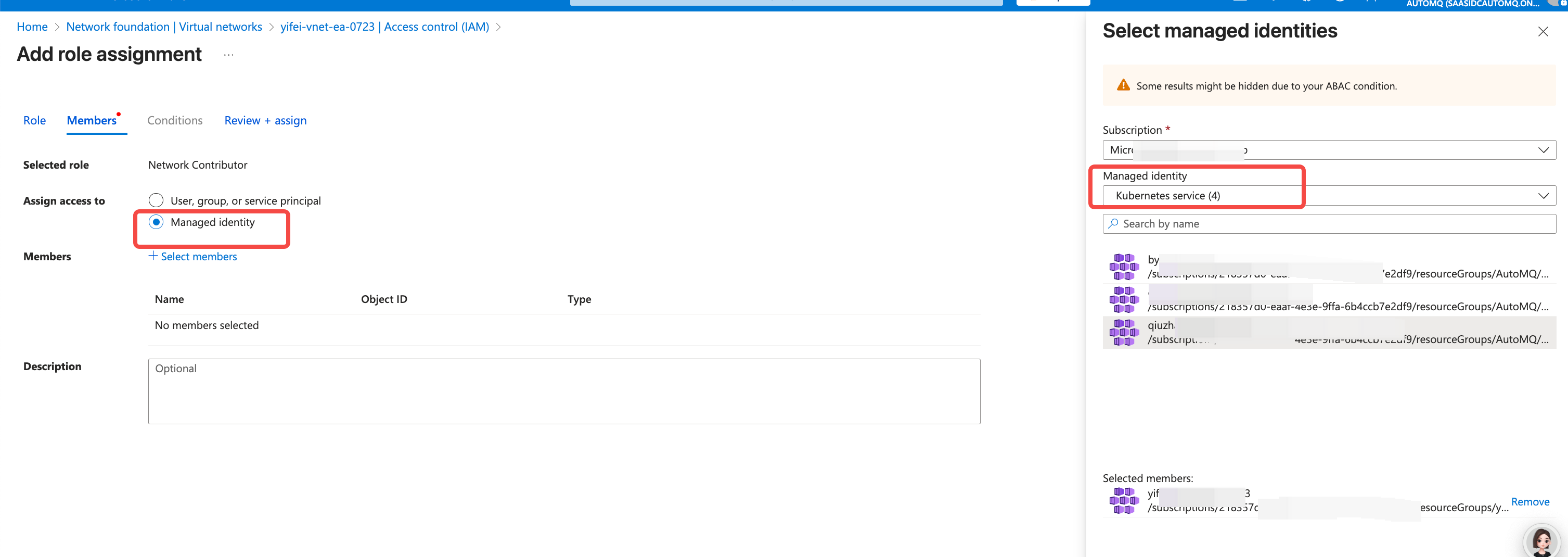

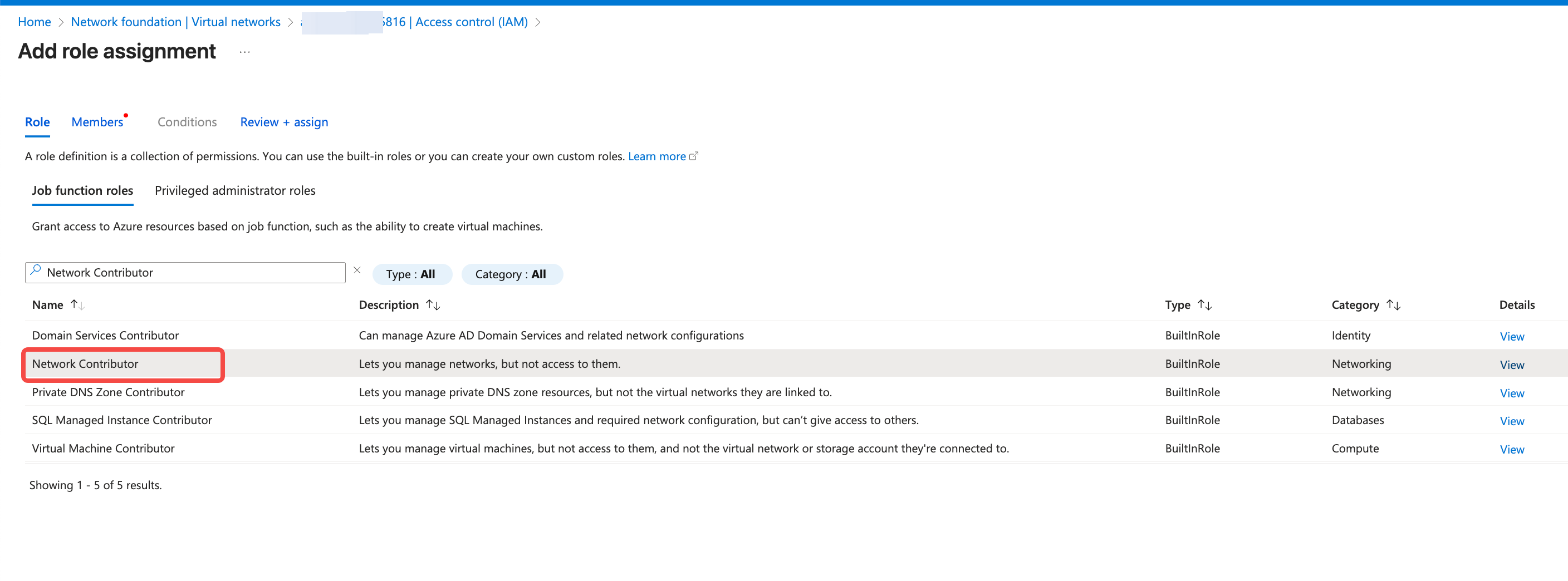

授权时，先选择 Network Contributor 角色权限，然后搜索 System-assigned managed identity ，选择当前 AKS 集群使用的 Managed Identity。

为 AutoMQ 使用的节点池创建 Placeholder Deployment 用于加速节点故障场景的 Failover 速度。

工作原理：

Placeholder Deployment 的作用是在 Kubernetes 集群的节点上部署一个低优先级的“占位符”应用，预先占用若干节点。当 AutoMQ 集群的 Pod 所在节点出现故障时，可以快速抢占该 Placeholder 的节点，实现快速恢复。

部署 Placeholder Deployment 可以通过 kubectl 命令或者 Kubernetes 控制台进行操作。

首先点击链接，下载名为 automq-low-priority.yaml 的优先级申明文件，执行以下命令，创建优先级申明。

kubectl apply -f automq-low-priority.yaml

然后点击链接，下载 automq-aks-placeholder.yaml 文件。需要根据实际部署的节点池，修改其中的参数：

metadata.name : 建议修改成具有意义的 Placeholder 名称，例如 placeholder-for-nodegroup-A 。
replicas : Placeholder pod 预留数量，默认为 1，如果是多可用区部署，建议每个可用区保留 1 台机器，即数量设置为可用区的数量。
affinity.nodeAffinity : 用于选择 Placeholder 部署的节点，需要修改 matchExpressions 中的 key 和 values 来精确匹配 AutoMQ 的节点池。在示例的 yaml 文件中提供 2 个选项筛选节点。
- kubernetes.azure.com/agentpool ：在 Azure 上使用 kubernetes.azure.com/agentpool 标签筛选指定的节点池。
- node.kubernetes.io/instance-type ：在 Azure 上使用 node.kubernetes.io/instance-type 标签筛选指定的节点机型。
resources :
- limits 的 cpu/memory 与 Node Group 具体的规格保持一致，比如2C16G 。
- requests 的 cpu/memory 略小于 Node Group 具体的规格，比如实际占用 3/4 比例，确保 Placeholder Pod 能调度到额外 Node 并保证独占效果，避免集群其他 Pod 非预期占用导致实际 Failover 时因资源不足调度失败。

需要修改的参数片段，参考以下 yaml 文件：

metadata:
  # TODO: Replace with your custom name
  name: {Replace with your custom placeholder deployment name}
spec:
  # TODO: Replace with your custom node nums
  replicas: 1
    spec:
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
              - matchExpressions:
                - key: kubernetes.azure.com/agentpool
                  operator: In
                  values:
                  # TODO: Replace with your custom Node Pool Name
                  - "Replace with your custom Node Pool Name"
                - key: node.kubernetes.io/instance-type
                  operator: In
                  values:
                  # TODO: Replace with your custom Node Pool VM Size
                  - "Replace with your custom Node Pool VM Size"
      containers:
        - name: placeholder
          resources:
          # TODO: Replace with your custom Memory and CPU size
            limits:
              cpu: 2000m
              memory: 16Gi
            requests:
              cpu: 1000m
              memory: 12Gi

修改完成后，执行以下命令，安装 Placeholder。

kubectl apply -f automq-aks-placeholder.yaml

执行完成后，调用以下命令检查 Placeholder Pod 的状态，确保 Placeholder Pod 状态为 Running ，并观察它是否被调度到了期望的节点上。

kubectl get pods -l app=low-priority-placeholder -o wide

步骤 4：进入环境控制台，创建部署配置

首次进入 AutoMQ BYOC 控制台，需要准备对象存储 Bucket、Private DNS 等资源并创建部署配置，设置 Kubernetes 集群信息和授权才可正常使用。

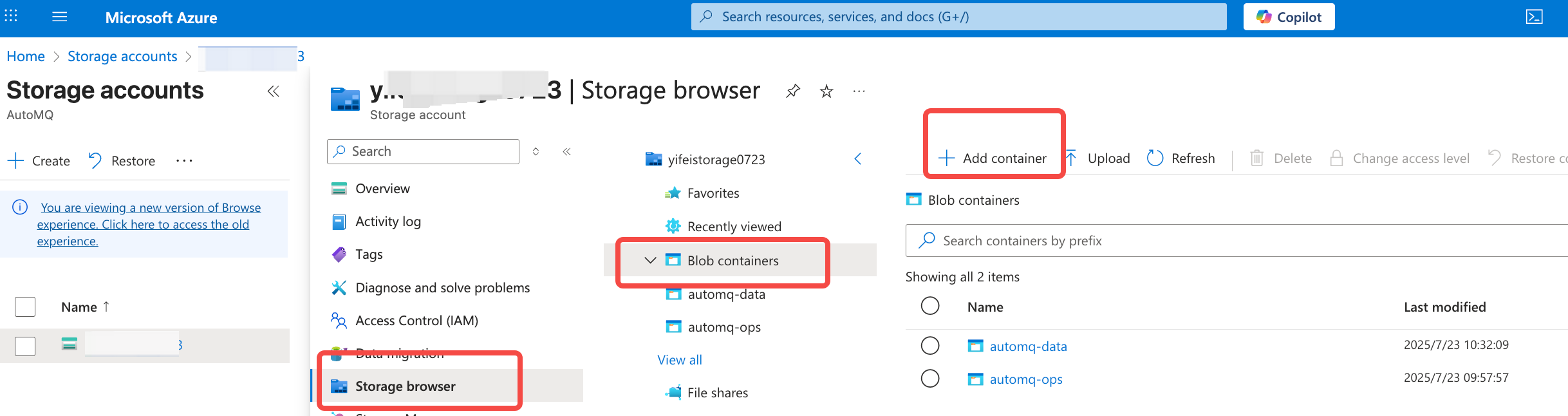

前往 Storage Account 控制台，创建一个 Blob Container 用于保存数据的 Data Bucket。需要确保 Storage Account 的地域和 AutoMQ 控制台、AKS 等保持一致。

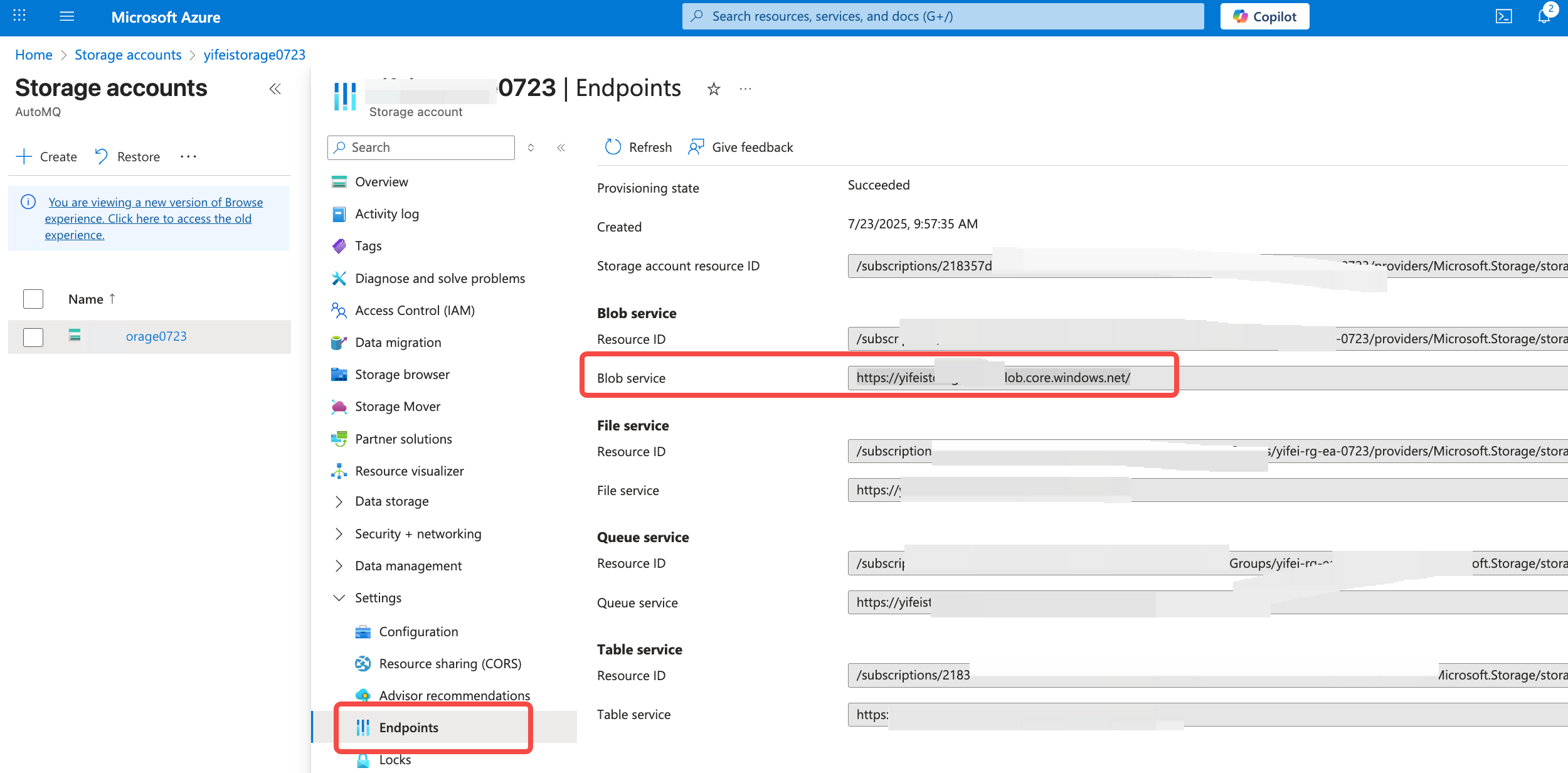

创建完成后，记录当前 Container 名称以及 Blob Sevice Endpoint。

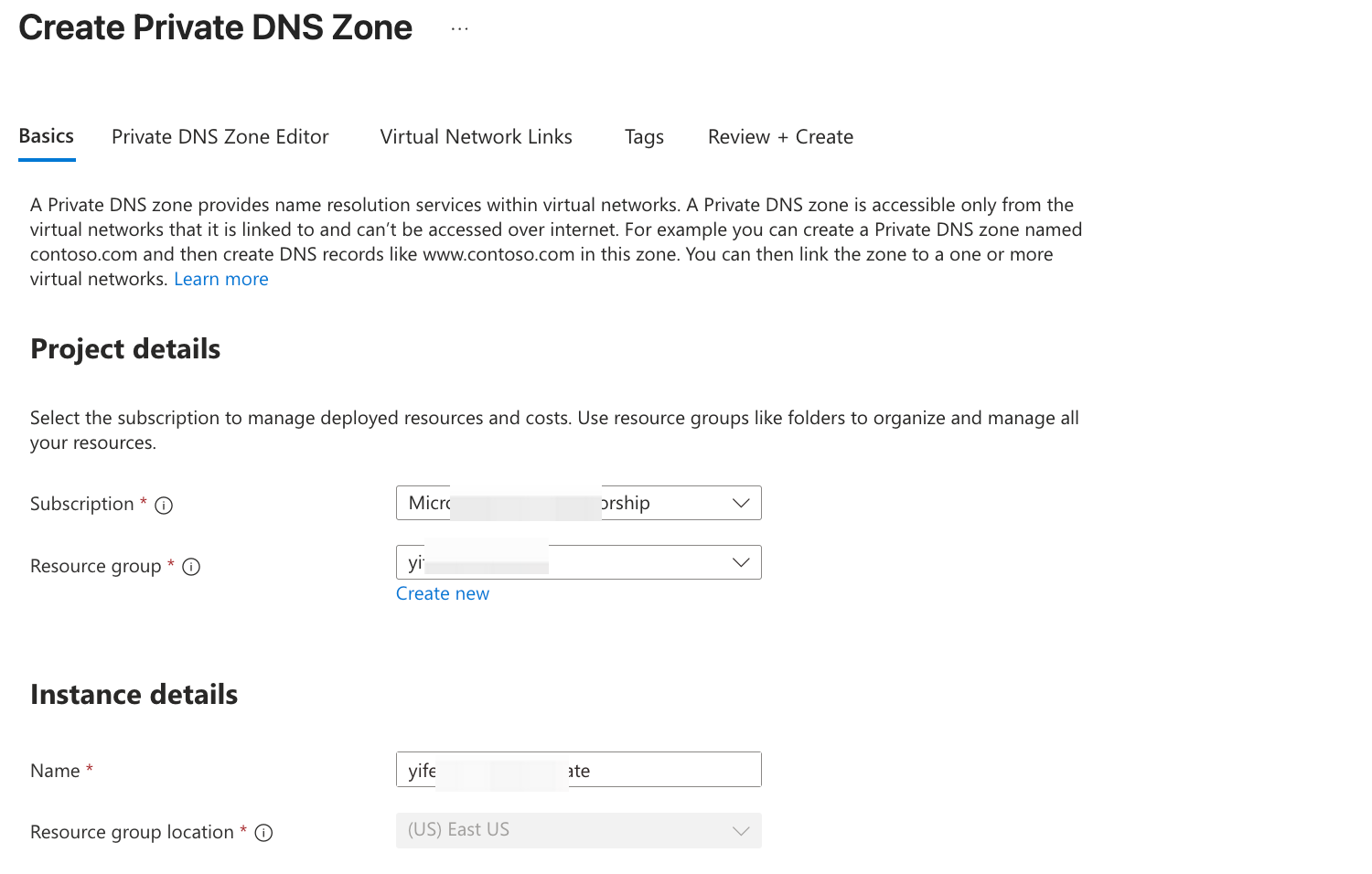

前往 Private DNS Zone 产品控制台，创建一个 Private Zone，用于后续 AutoMQ 实例的接入点解析。需要确保 Zone 的地域和 AutoMQ 控制台、AKS 等保持一致。

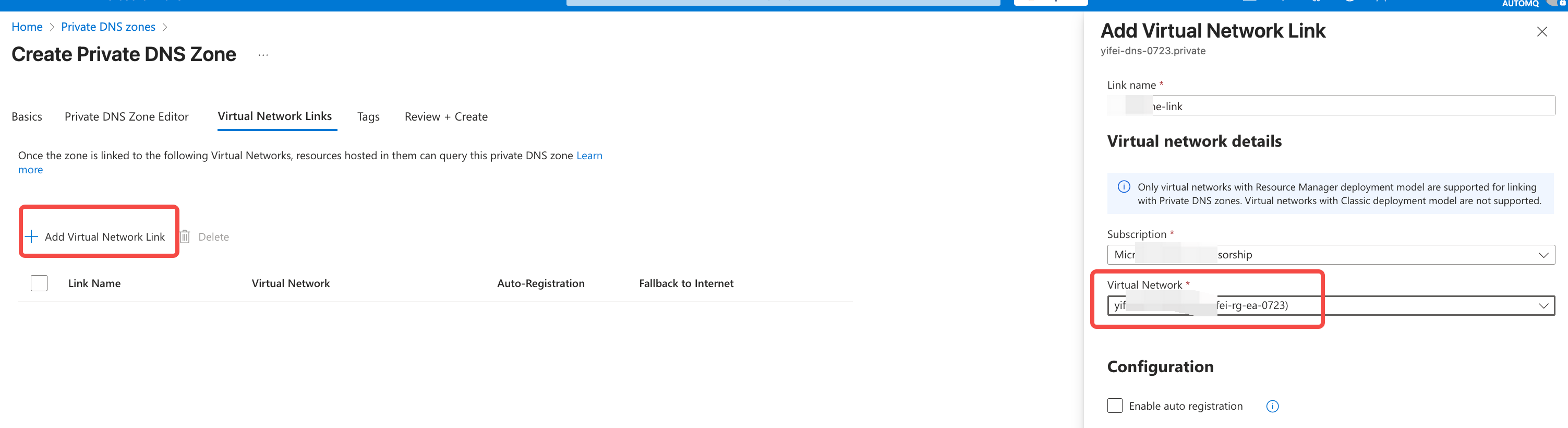

注意选择 Virtual Network Links，将 AutoMQ 、AKS 的 Virtual Network 关联到当前 Zone。

登录控制台，录入集群名称等配置，点击下一步。
1. 部署类型：选择 Kubernetes。
2. Kubernetes 集群：填写 AKS 集群的集群名称。
3. AKS Resource Group：填写 AKS 集群所在的 Resource Group。
4. DNS ZoneId：填写用于部署 AutoMQ 的 Private DNS Zone 的 ZoneId。
5. DNS Resource Group：填写用于部署 AutoMQ 的 Private DNS Zone 的 Resource Group。
6. Bucket 名称：填写用于部署 AutoMQ 存储消息的数据 Bucket，支持添加多个 Bucket。
7. Bucket Endpoint：填写用于部署 AutoMQ 存储消息的数据 Bucket，支持添加多个 Bucket。

填写云资源信息后，参考控制台指引，对数据面节点池使用的 Managed Identity （即步骤 2 创建的 Managed Identity ClientID）进行授权。授权操作如下：

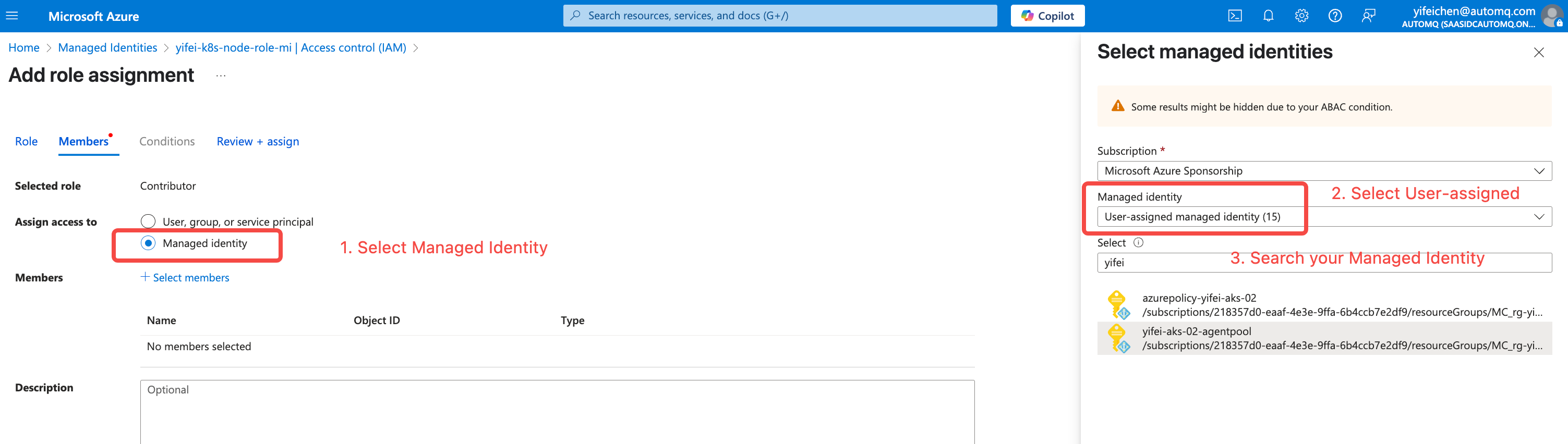

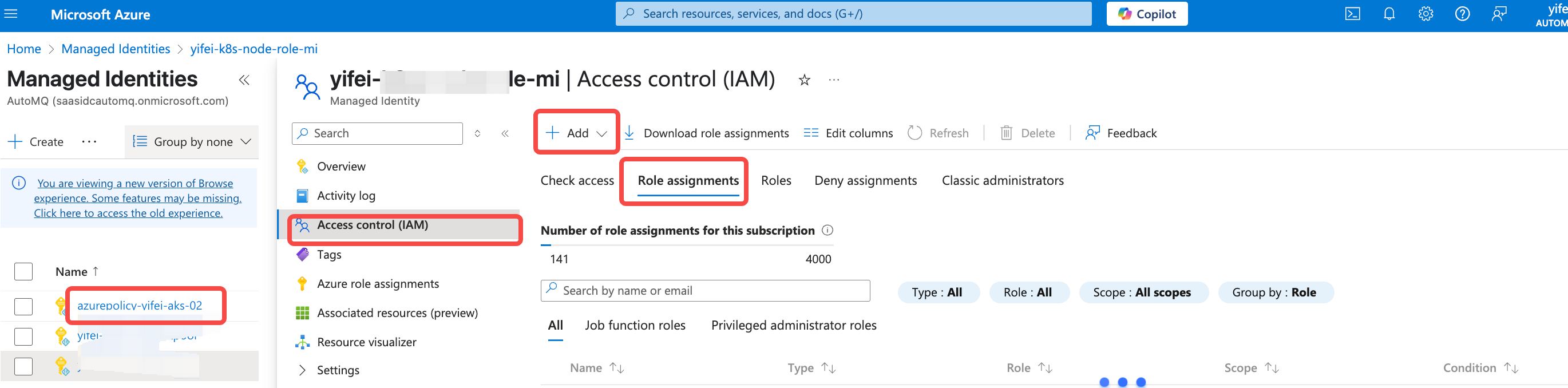

前往 Managed Identity 控制台，找到步骤 2 的 Managed Identity**，点击 IAM 选项** ，进入 Role assignments 菜单。为该 Managed Identity 授予Contributor 角色权限 。

选择前面创建的 Managed Identity，完成授权。

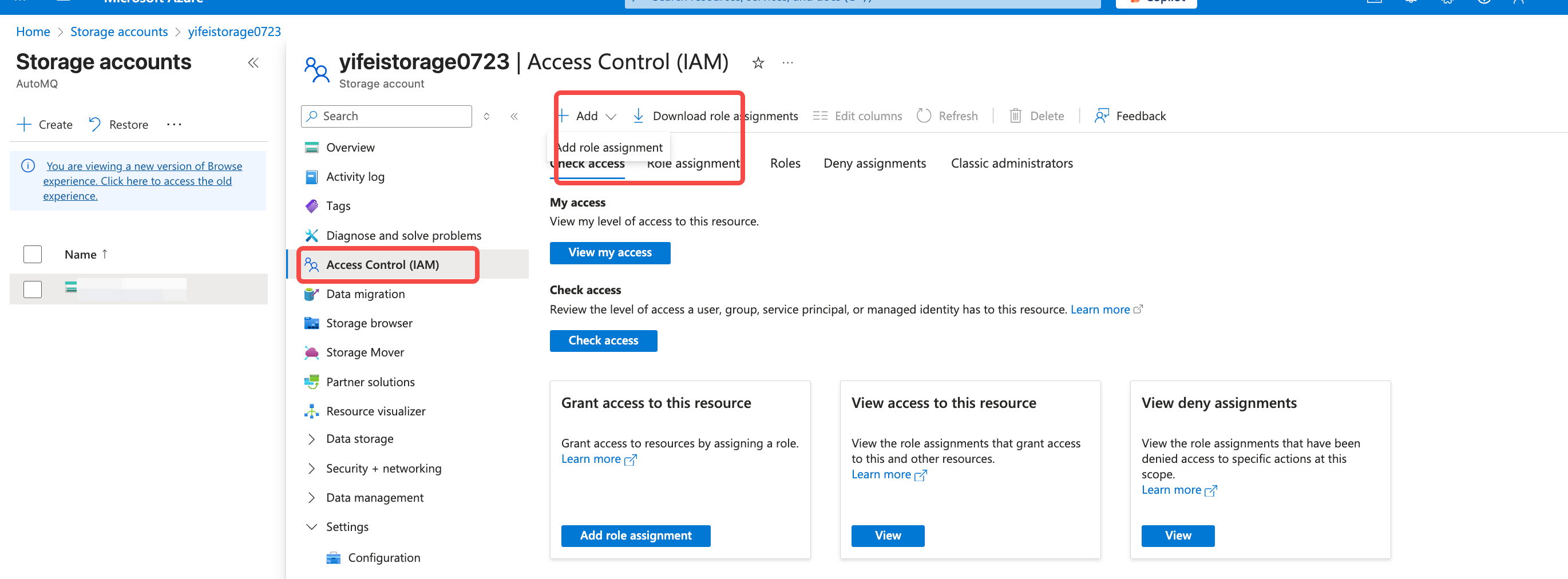

前往 Storage Account 控制台，点击 IAM 选项，继续为当前 Managed Identity 授予 Storage Blob Data Contributor 的权限。

授权完成后，填写当前 Managed Identity 的 ClientID，点击下一步预览创建。

预览部署配置信息，完成创建 。即可前往实例管理页面创建实例。
