参考 概述▸，AutoMQ 支持部署到 Kubernetes 上。本文介绍 AutoMQ 部署到华为云 CCE 平台的安装过程。
本文中提及 AutoMQ 产品服务方、AutoMQ 服务方、AutoMQ，均特指 AutoMQ HK Limited及其附属公司。

​
操作流程

​
步骤 1：安装环境控制台

参考概述▸，AutoMQ 支持部署到 CCE 集群。在 CCE 部署模式下，首先仍然需要安装 AutoMQ 控制台，再通过控制台界面管理 CCE，将集群部署到 CCE。 在华为云上，支持基于云商店安装环境控制台。
注意：在 CCE 上 部署 AutoMQ 数据面集群，需要从公网环境拉取 Docker 镜像和 Helm Chart 产物。因此需要 VPC 环境支持通过 SNAT 等方式出公网。配置公网 SNAT 的操作说明请参考 从华为云云商店安装环境▸文档的附录部分 。
AutoMQ 控制台安装完成后，需要从控制台界面或者 Terraform output 输出菜单获取环境控制台地址、初始用户名、密码。

​
步骤 2：创建 CCE 集群

参考概述▸，用户需要提前创建独立的 CCE 集群分配给 AutoMQ 使用。用户可访问华为云 CCE 产品控制台按下方步骤操作。
  1. 登录华为云 CCE 控制台。点击购买集群 。
  1. 选择集群类型为CCE Turbo ，并按照建议选择计费模式、版本，集群规模建议选择 200-1000 节点 。

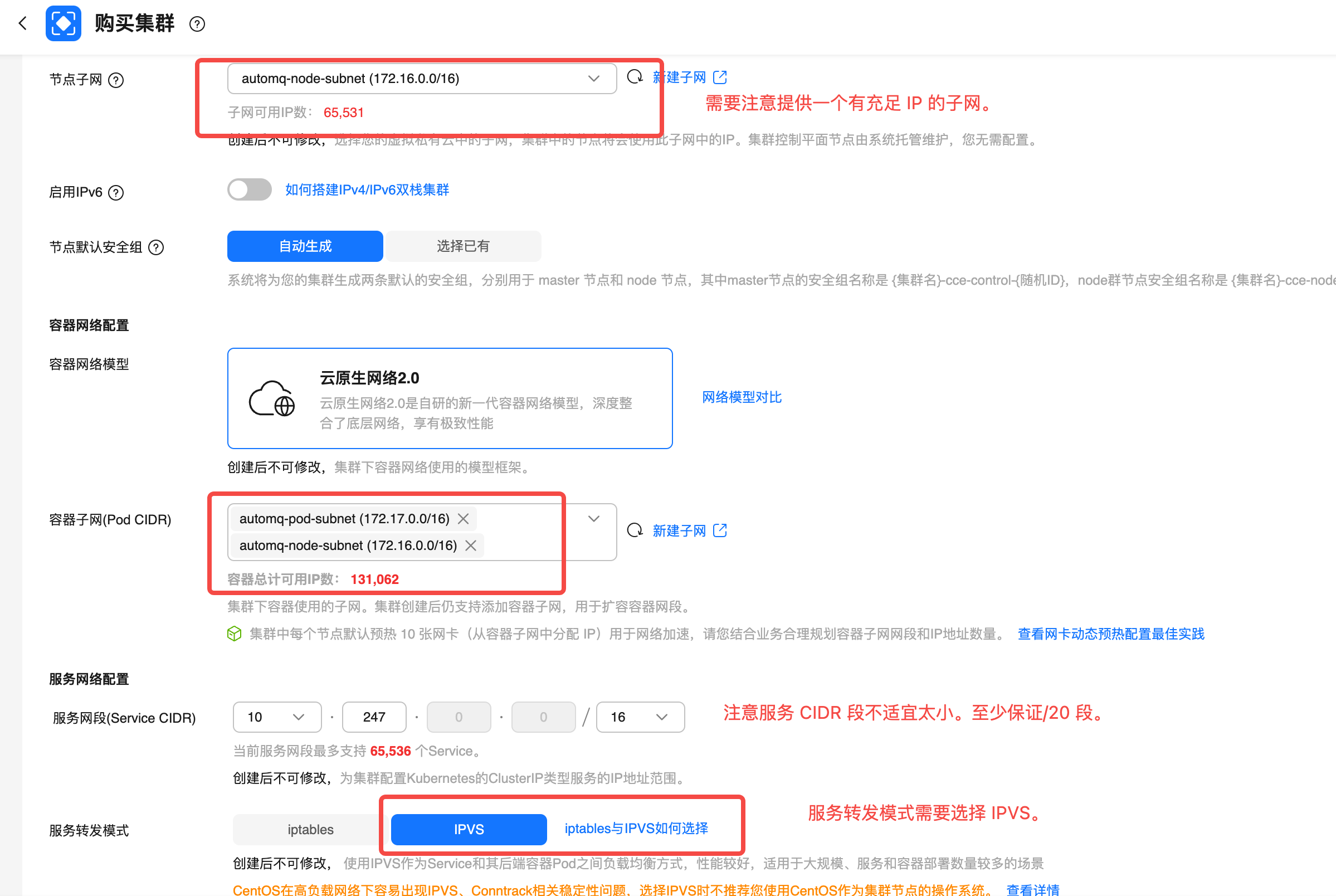

网络配置部分需要参考下方要求设置：
  • 节点子网： 选择拥有充足的 IP 段的子网，建议不少于/20，避免后期无法创建机器。
  • 容器子网和服务网段： 同样需要选择拥有充足 IP 的子网，建议不少于/20，避免后期无法创建Pod。
  • 服务转发模式： 务必选择 IPVS 模式。

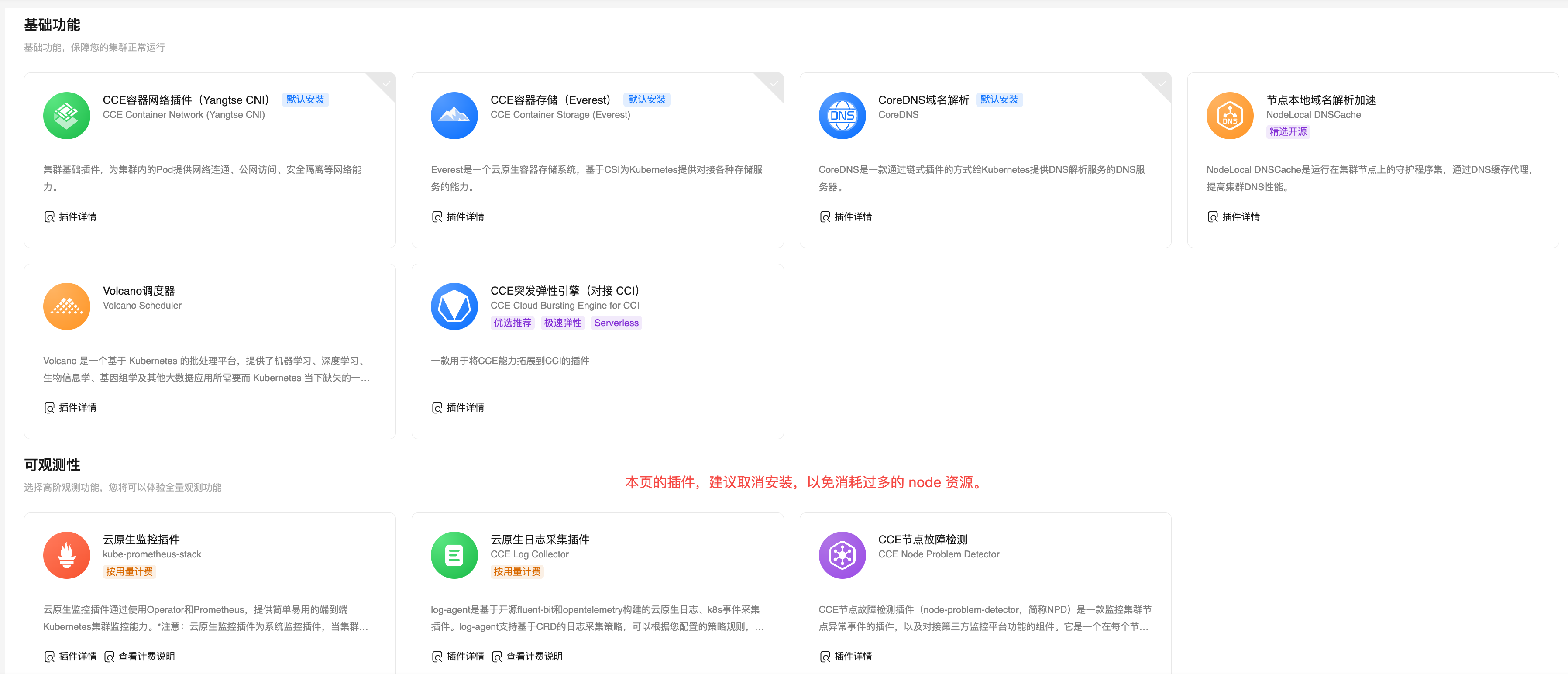

注意：创建 CCE 集群时，建议取消勾选的“可观测和节点本地域解析加速等插件” 。以免消耗过多的节点资源，导致集群弹性伸缩异常。
  1. 点击创建集群，等待几分钟创建完成。

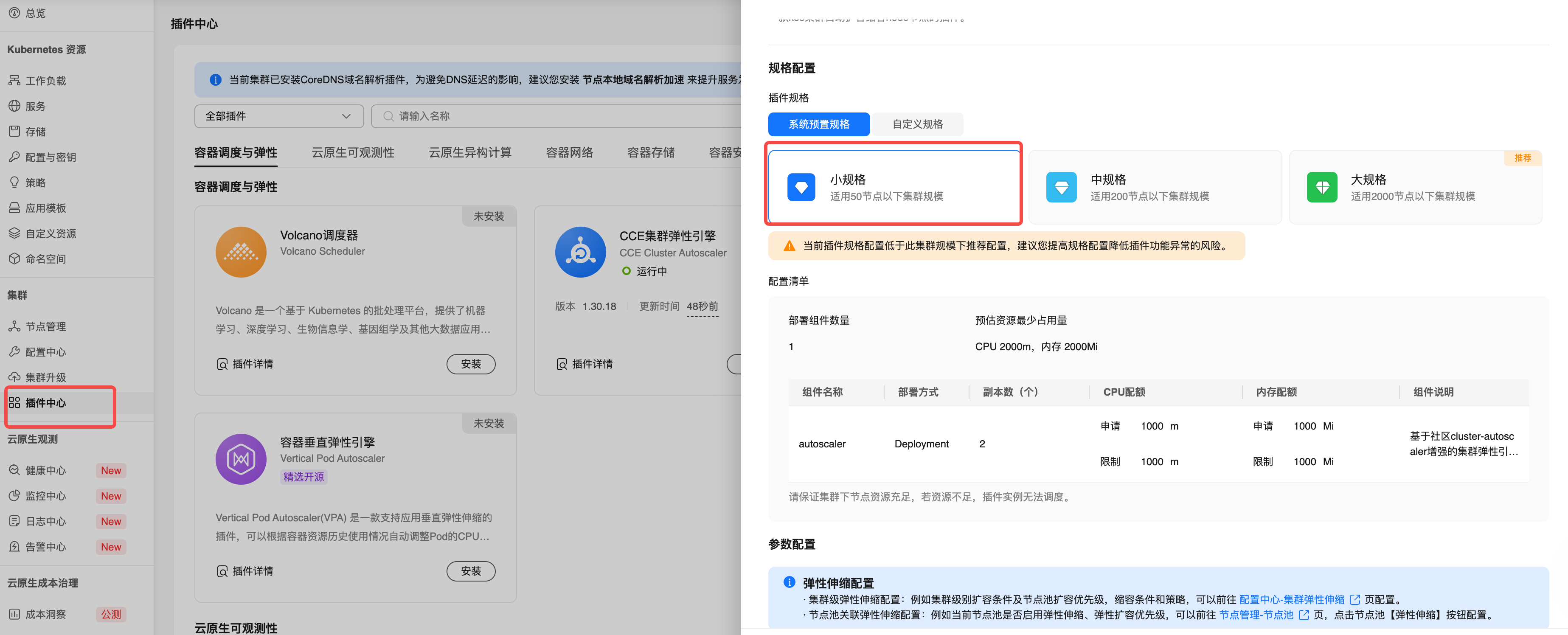

  2. 集群创建完成后，进入集群详情，插件中心 ，安装CCE 集群弹性引擎插件 。
注意：弹性插件部署时，选择 “小规模” 。以免CCE 的弹性伸缩组件占用过多的节点资源，导致安装失败。

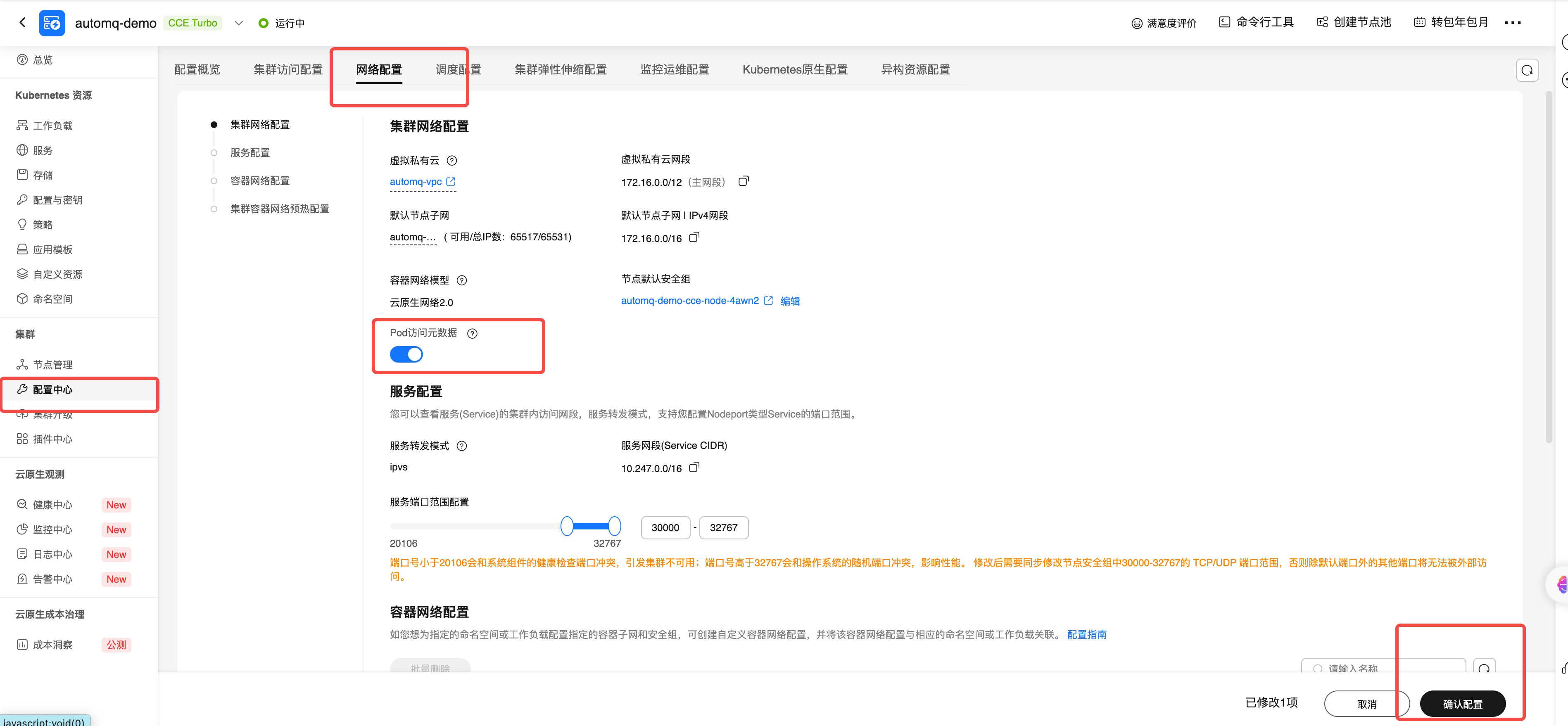

  1. 进入集群配置中心 ，网络配置 Tab ，开启 Pod 访问元数据 。确认后提交。

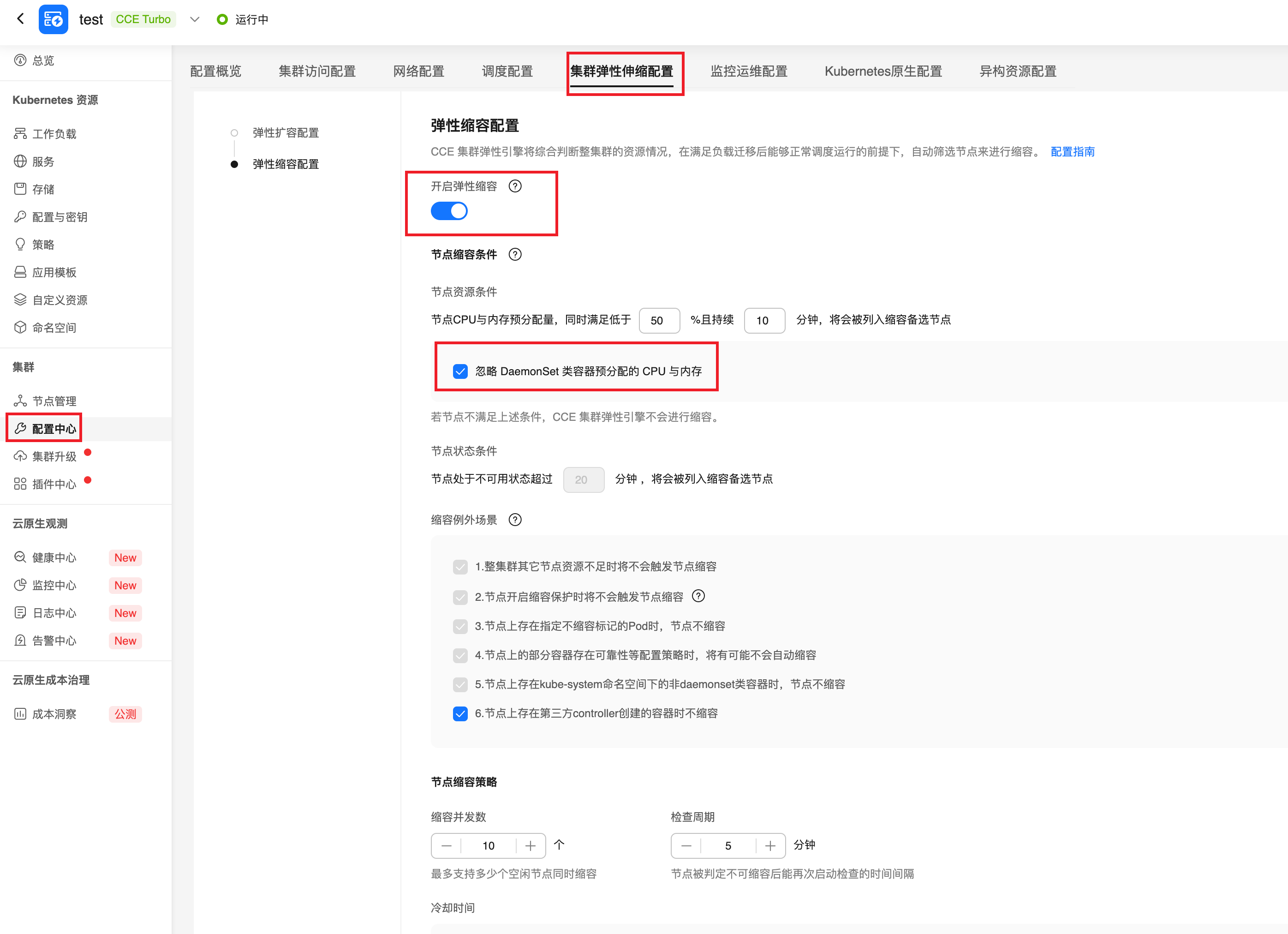

  1. 进入集群配置中心 ，集群弹性伸缩 Tab ，开启 弹性缩容， 并勾选忽略 DaemonSet 类容器预分配的 CPU 和内存 。确认后提交。

​
步骤 3：创建CCE 集群公共节点池

参考概述▸，用户需要为 CCE 系统组件创建一个公共节点池，用于部署 CCE 系统组件。参考以下步骤创建符合要求的节点池。
  1. 进入步骤 1 创建的 CCE 集群详情，点击节点管理菜单 ，创建节点池 。公共节点池建议选择至少 2 台 4c8G 的机型用于部署 CCE 系统组件。

​
步骤 4：创建 IAM 委托和 AutoMQ 专用 CCE 节点池

参考概述▸，用户需要创建 AutoMQ 独享的节点池以及对应的 IAM 委托，以便后续部署实例。参考以下步骤创建 IAM 委托以及符合要求的节点池。

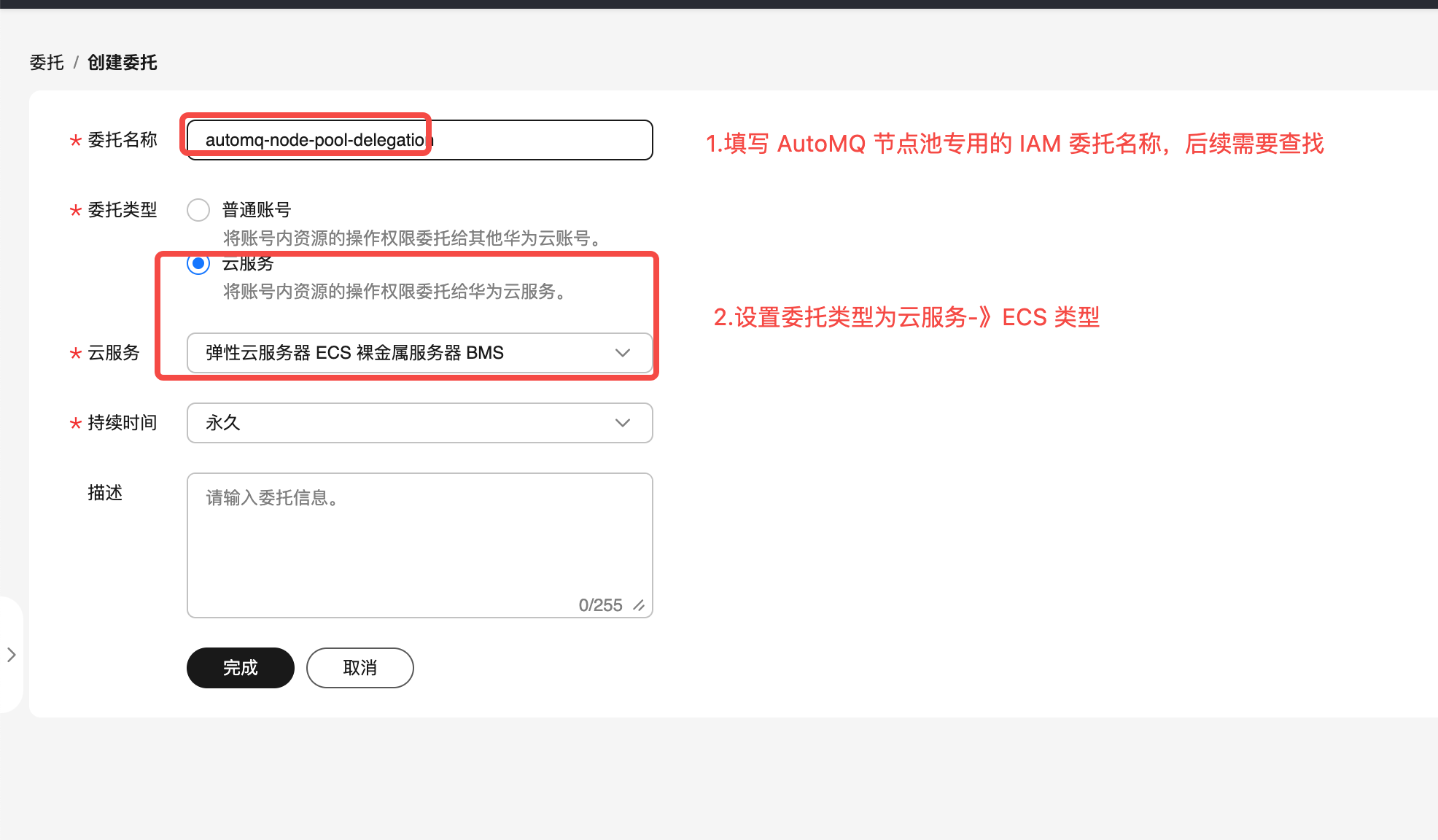

  1. 前往 IAM 控制台，创建 IAM 委托，暂不授权。

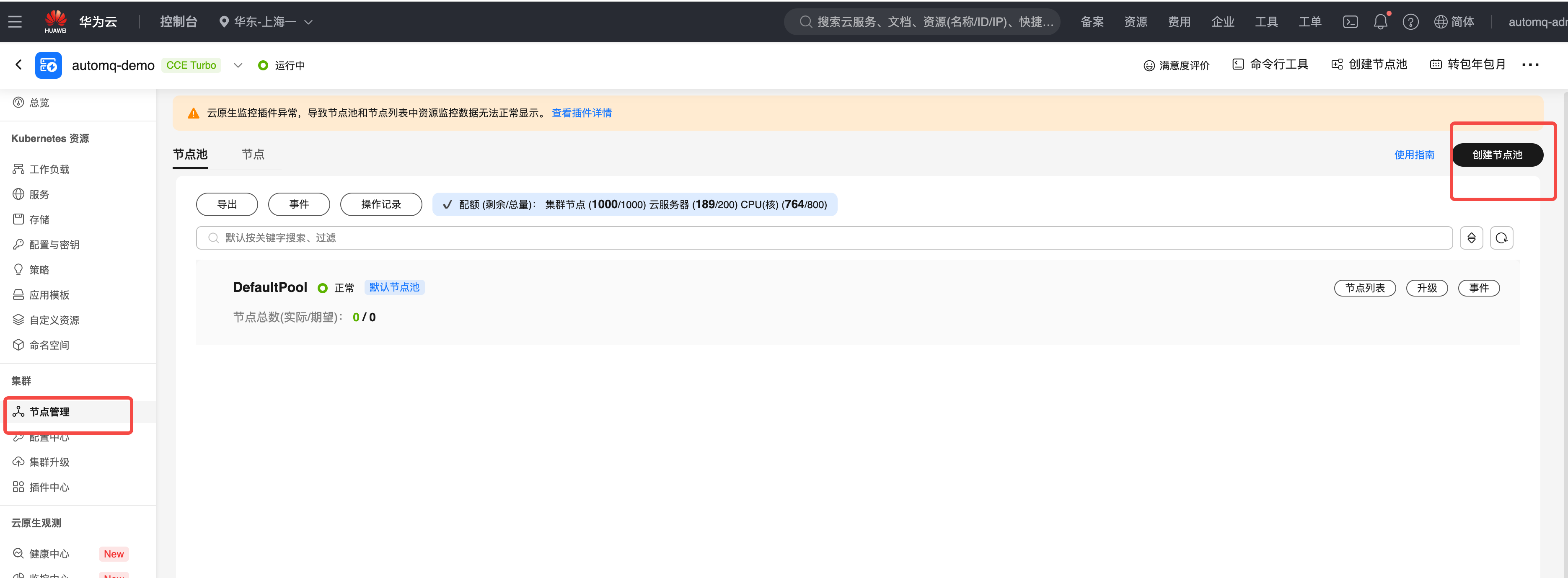

  1. 进入步骤 1 创建的 CCE 集群详情，点击节点管理菜单 ，创建节点池 。
  1. 参考下面的文档设置自定义参数，完成节点池创建。对于表格中没有说明的参数，请按照默认推荐值不要修改。
创建节点池时，只支持单可用区 或者三可用区 ，如果选择了其他数量的可用区，后期无法创建实例。
设置参数
取值说明
节点池名称
  • 说明：按照业务语义，填写一个有区分度的名称即可。
节点类型

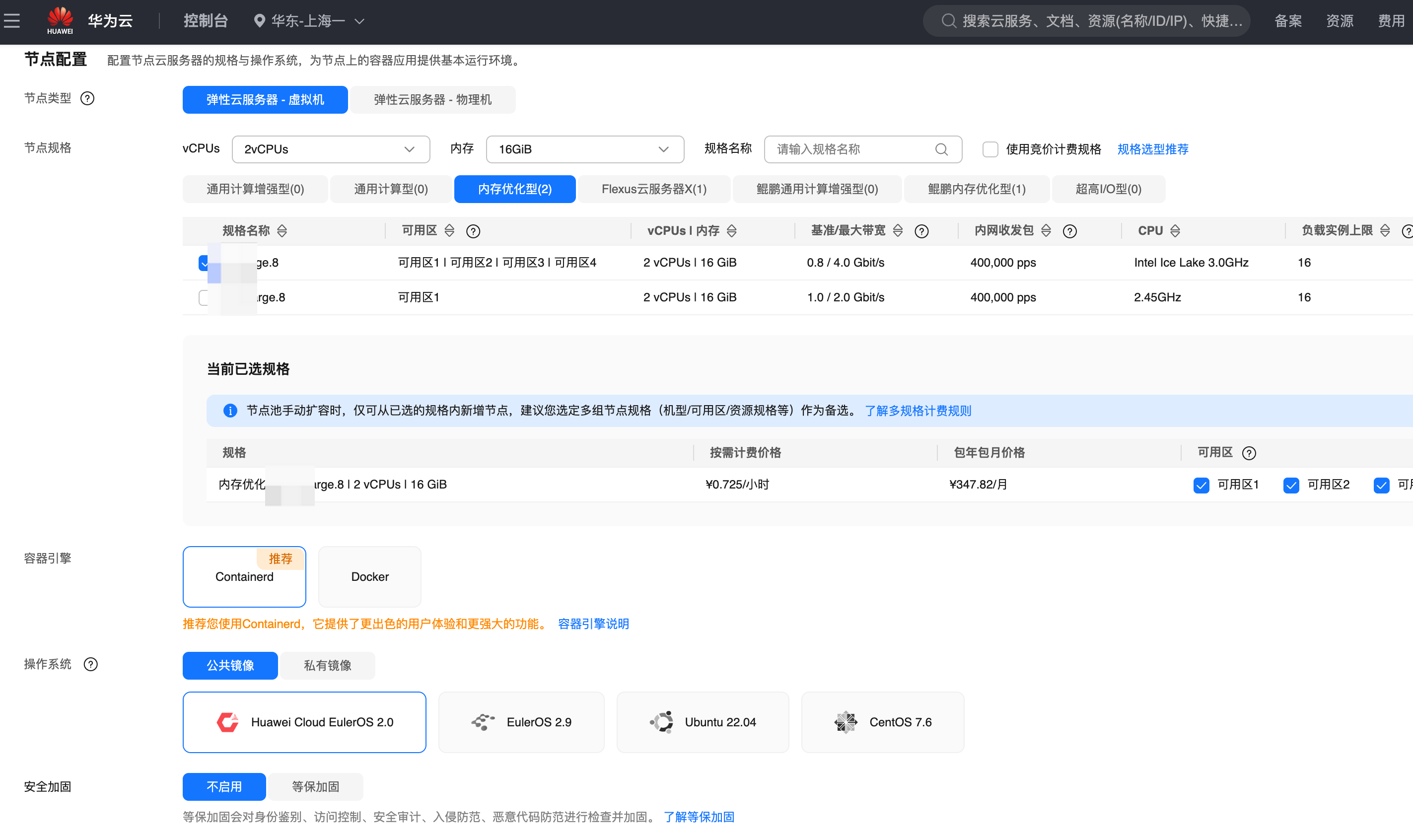

  • 说明：指定节点池的机型，请参考文档概述▸。填写机型。

注意： AutoMQ 必须运行在指定机型的 VM 中，创建节点池如果选择了非预设的机型，后续无法使用该节点池。

可用区
  • 说明：根据实际 AutoMQ 集群的需求，选择一个 或三个可用区 。

注意：
AutoMQ 要求后续创建集群的可用区和节点池必须完全一致。因此，如果需要创建单可用区的 AutoMQ 集群，则此处创建单可用区节点池；如果需要创建三可用区 AutoMQ 集群，则此处同样创建三可用区节点池，两者不可混用。

委托名称
  • 说明： AutoMQ 集群需要访问 OBS、网络等云服务，因此需要授权节点池上述操作权限。需要用户创建一个独立的 IAM 委托，选择刚刚创建的 IAM 委托。

注意 ：
创建 AutoMQ 专属的节点池时，建议创建新的 IAM 委托，后续在 AutoMQ 控制台为该委托分配相应的操作权限。如果复用了其他 IAM 委托可能会造成权限溢出。

污点
  • 说明：为防止 Kubernetes 集群内其他工作负载占用 AutoMQ 独占节点的资源，需要对 AutoMQ 独占节点池打上污点。
  • 污点的键是dedicated，值是 automq，效果是 NO_SCHEDULE。

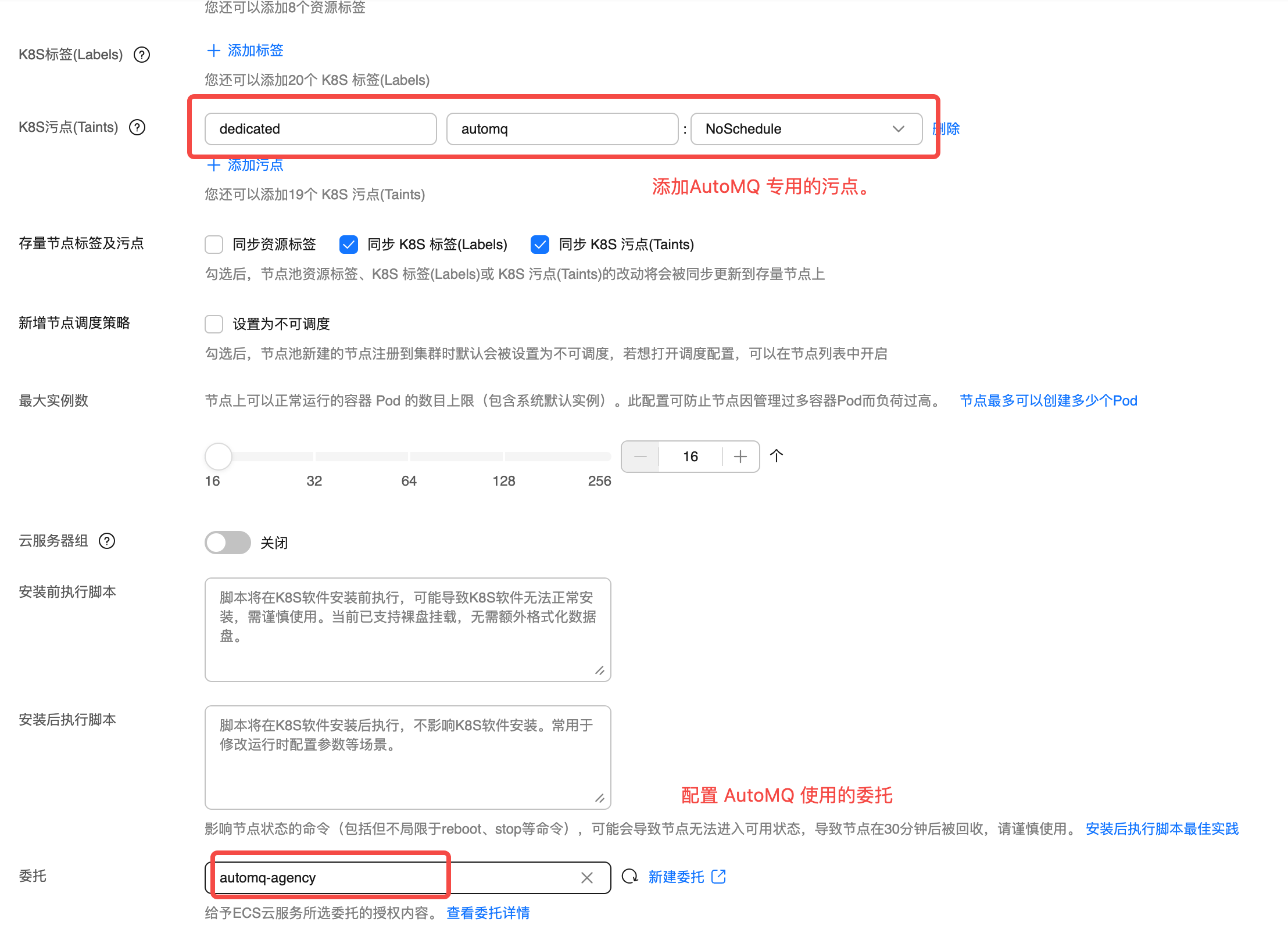

  1. 为节点池绑定委托信息，委托是上一步创建的 IAM 委托。同时为节点池添加污点，污点的键是dedicated，值是 automq，效果是 NO_SCHEDULE。

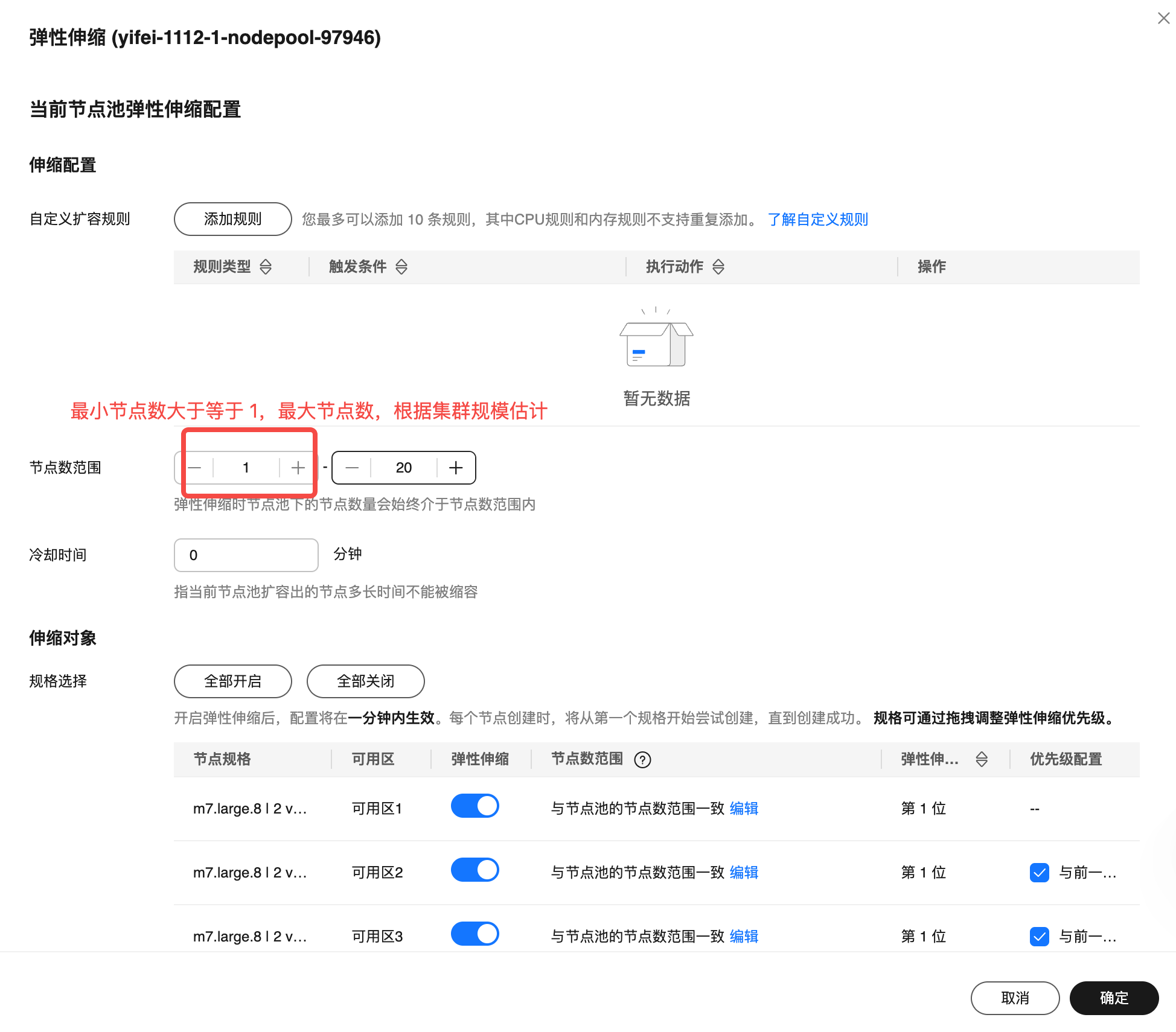

  1. 节点池创建完成后，点击弹性伸缩 ，开启指定可用区的弹性伸缩规则（可选，如不配置则需要手工添加节点） 。
设置节点池的弹性伸缩规则时，需要确保以下两个配置正确：节点数范围 ：建议至少保留 1 台 ，范围根据后续 AutoMQ 集群的规模合理评估，如果设置太小，则导致无法创建足够的节点部署。规格选择： 务必把所有符合条件的可用区机型全部开启。
  1. 点击节点池的扩缩容菜单 ，为初始节点池扩容初始的节点容量。建议每个可用区扩容 1 个节点。
  1. 为 AutoMQ 使用的节点组创建 Placeholder Deployment 用于加速节点故障场景的 Failover 速度。
工作原理：Placeholder Deployment 的作用是在 Kubernetes 集群的节点上部署一个低优先级的“占位符”应用，预先占用若干节点。当 AutoMQ 集群的 Pod 所在节点出现故障时，可以快速抢占该 Placeholder 的节点，实现快速恢复。
部署 Placeholder Deployment 可以通过 kubectl 命令或者 Kubernetes 控制台进行操作。 首先点击链接，下载名为 automq-low-priority.yaml 的优先级申明文件，执行以下命令，创建优先级申明。

kubectl apply -f automq-low-priority.yaml
然后点击链接，下载 automq-cce-huawei-placeholder.yaml 文件。需要根据实际部署的节点池，修改其中的参数：
  • metadata.name : 建议修改成具有意义的 Placeholder 名称，例如 placeholder-for-nodegroup-A 。
  • replicas : Placeholder pod 预留数量，默认为 1，如果是多可用区部署，建议每个可用区保留 1 台机器，即数量设置为可用区的数量。
  • affinity.nodeAffinity : 用于选择 Placeholder 部署的节点，需要修改 matchExpressions 中的 key 和 values 来精确匹配 AutoMQ 的节点池。在示例的 yaml 文件中提供 2 个选项筛选节点。
    • node.kubernetes.io/pool-name ：在 CCE 上使用 node.kubernetes.io/pool-name 标签筛选指定的节点池。
    • node.kubernetes.io/instance-type ：在 CCE 上使用 node.kubernetes.io/instance-type 标签筛选指定的节点机型。
  • resources :
    • limits 的 cpu/memory 与 Node Group 具体的规格保持一致，比如2C16G 。
    • requests 的 cpu/memory 略小于 Node Group 具体的规格，比如实际占用 3/4 比例，确保 Placeholder Pod 能调度到额外 Node 并保证独占效果，避免集群其他 Pod 非预期占用导致实际 Failover 时因资源不足调度失败。
需要修改的参数片段，参考以下 yaml 文件：

metadata:
  # TODO: Replace with your custom name
  name: {Replace with your custom placeholder deployment name}
spec:
  # TODO: Replace with your custom node nums
  replicas: 1
    spec:
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
              - matchExpressions:
                - key: node.kubernetes.io/pool-name
                  operator: In
                  values:
                  # TODO: Replace with your custom Node Pool Name
                  - "Replace with your custom Node Pool Name"
                - key: node.kubernetes.io/instance-type
                  operator: In
                  values:
                  # TODO: Replace with your custom Node Pool VM Size
                  - "Replace with your custom Node Pool VM Size"
      containers:
        - name: placeholder
          resources:
          # TODO: Replace with your custom Memory and CPU size
            limits:
              cpu: 2000m
              memory: 16Gi
            requests:
              cpu: 1000m
              memory: 12Gi
修改完成后，执行以下命令，安装 Placeholder。

kubectl apply -f automq-cce-huawei-placeholder.yaml
执行完成后，调用以下命令检查 Placeholder Pod 的状态，确保 Placeholder Pod 状态为 Running ，并观察它是否被调度到了期望的节点上。

kubectl get pods -l app=low-priority-placeholder -o wide

​
步骤 5：进入环境控制台，创建部署配置

首次进入 AutoMQ BYOC 控制台，需要创建部署配置，用于设置 Kubernetes 集群信息、OBS Bucket 等信息，之后才可创建实例。

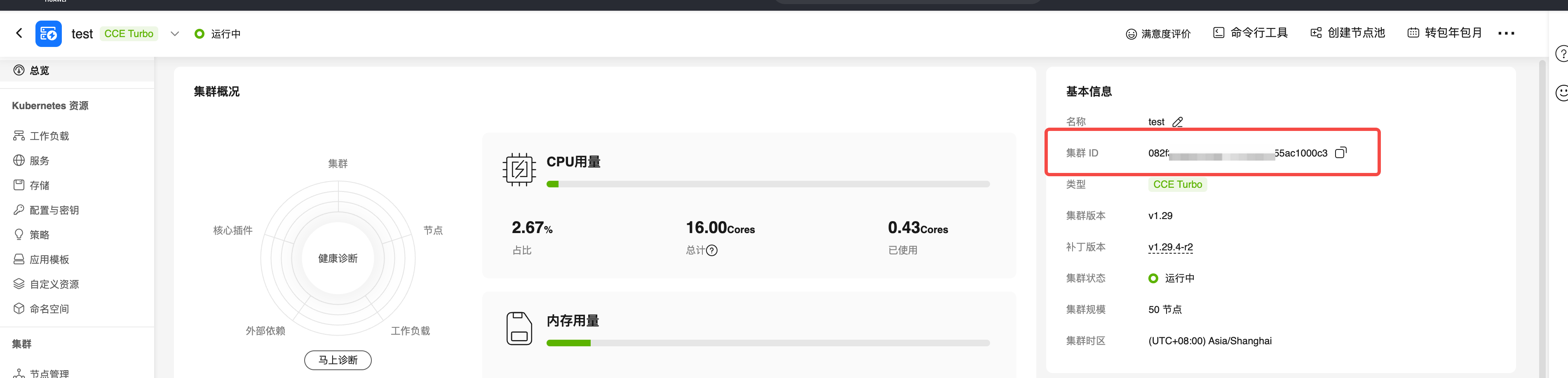

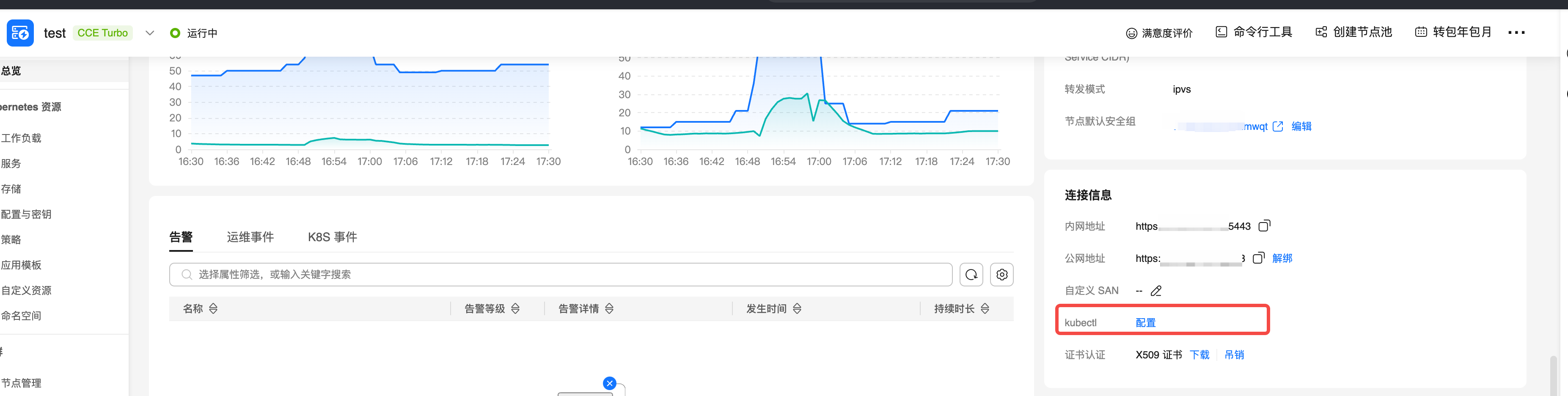

  1. 复制步骤2 创建的 CCE 集群的集群 ID 。

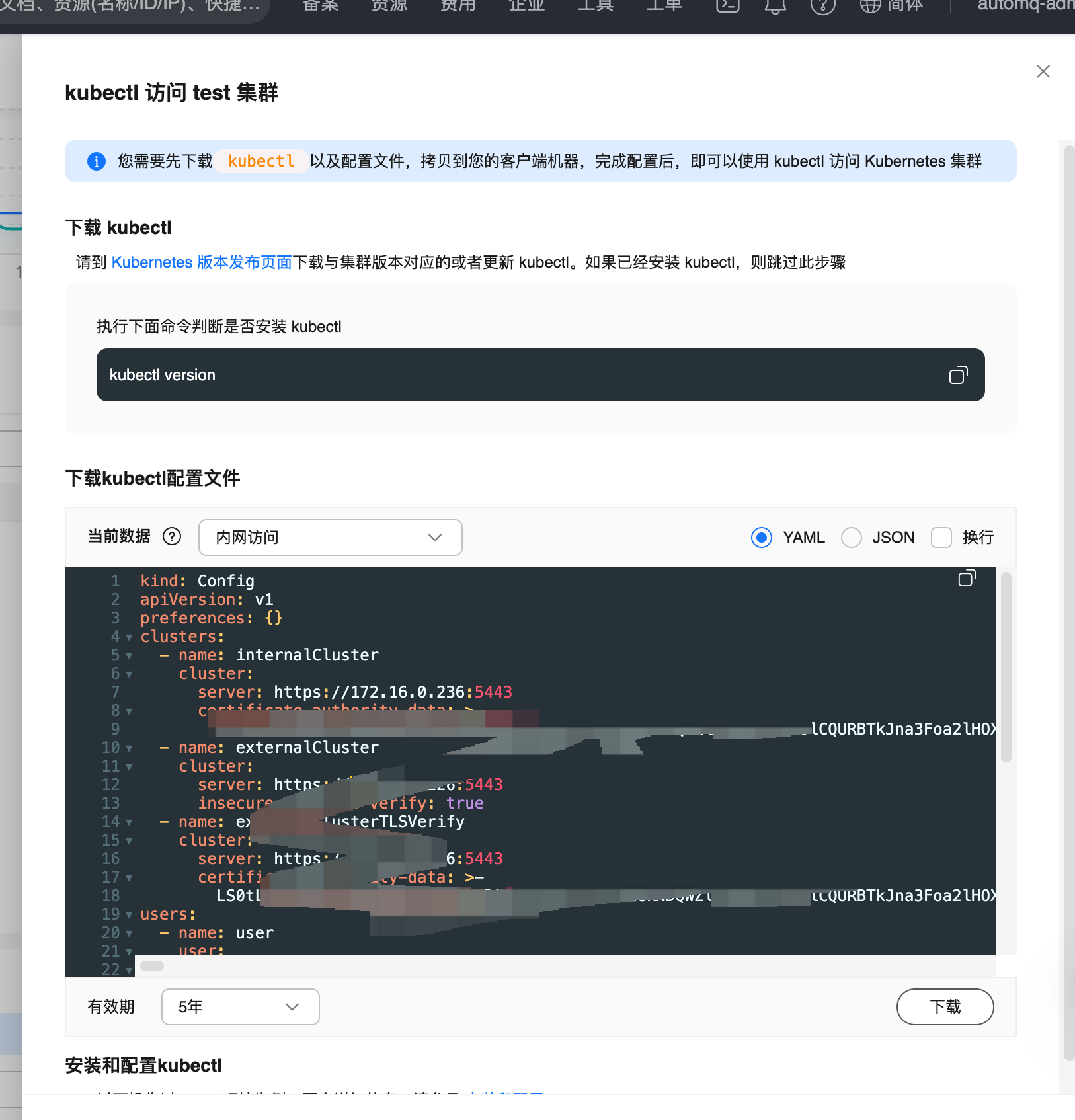

  1. 找到 Kubectl 配置菜单，获取 Kubeconfig 配置文件。
点击 Kubectl 配置，设置为内网访问，下载 Kubeconfig 配置文件。
  1. 登录控制台，录入集群 ID 和 Kubeconfig等配置，点击下一步。
    1. 云账号 ID：填写当前的云账号主账号 ID，从华为云控制台我的凭证页面查看。
    2. 部署类型：选择 Kubernetes。
    3. Kubernetes 集群：填写 CCE 集群的集群 ID。
    4. Kubeconfig：填写上一步复制的内容。
    5. DNS ZoneId：填写用于部署 AutoMQ 的 Private DNS 的 ZoneId。
    6. Bucket 名称：填写用于部署 AutoMQ 存储消息的数据 Bucket，支持添加多个 OBS Bucket。
注意：DNS Zone Id 需要从浏览器地址栏获取，Bucket 不得和已有 Ops Bucket 重复。

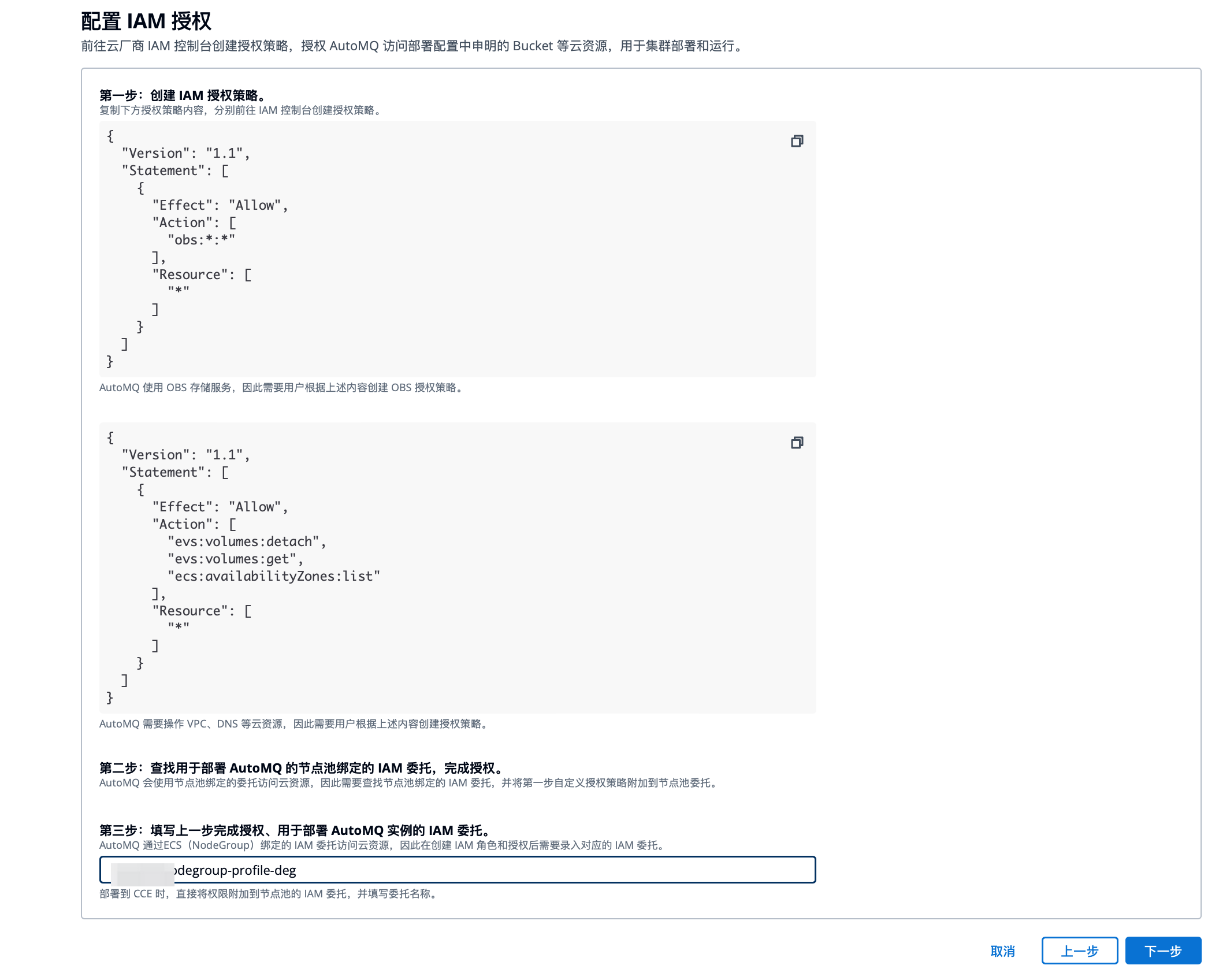

  1. 填写云资源信息后，生成数据面 CCE 节点池需要授权的权限。参考控制台指引，创建两个自定义授权策略 。然后将授权策略绑定到步骤 4 创建的 AutoMQ IAM 委托，并录入该节点池委托名称 ，点击下一步预览 。
因华为云 IAM 产品约束，AutoMQ 数据面集群需要分开创建并附加 OBS 权限和 ECS 相关权限。
  1. 预览部署配置信息，完成创建 。即可前往实例管理页面创建实例。
